Modelo de Dados e Dicionário de dados da Base do SQL(PG]. Atualizado em 2025-10-18 14h38

Índice de Ancoras desta página: Modelo de Dados | Dic. Dados Geral e Dicas | Tabela de Campos | Visões | Chaves Estrang.

De ontem em diante este site passa a apresentar o dicionário de dados da base de exercício do SQL(PG].
Resolvi fazer assim por um motivo simples: O SITE É MAIS FÁCIL DE ATUALIZAR.

Quase todos os semestres que apresento a Base de Dados do SQL(PG] o dicionário de dados apresenta 'ajustes' que devem ser feitos... pode ser coisa simples como um comentário de um campo de uma tabela que referencia o nome de outra tabela, ou pode ser o tipo de dado de um campo CP em uma tabela ser diferente do tipo de dados da correspondente CE (daí a criação da chave estrangeira não consegue ser feita]. Muitas vezes os alunos me avisam e eu tenho um trabalho... alterar o Texto do SQL(PG] (em WORD] depois gerar o PDF e daí o trabalho é do aluno... ele baixa a nova versão do SQL e procura as alterações. Agora o aluno simplesmente consulta pelo site.
Este problema de edição fica mais complicado quando alguns alunos começam a 'terminar' a fase de ajuste na base de dados e começam a responder as questões de SQL.... e daí algum colega percebe uma alteração no Dicioário de Dados... Daí (depois de feita a alteração], o aluno tem que baixar a nova versão do PráticaSQL e mover as suas respostas da versão antiga para a versão nova... Isso dá trabalho.
Como 100% das alterações eram no DD, resolvi publicar o DD em HTML e deixar o PDF só com as perguntas.
Todas as vezes que for alterado algum conteúdo aqui o alterado aparece em AZUL.
Eu dividi esta página em duas partes: Os modelos de dados e o Dicionário de Dados propriamente dito.

Modelo de Dados da Base do SQL(PG]. »
O modelo de dados e a Base de Dados foram desenvolvidos com o objetivo de praticar os comandos em SQL. O Modelo de Dados NÃO representa nenhuma realidade específica, por isso foi sendo 'montado' com a colagem de vários segmentos de modelos de outros sistemas. À medida que foi aumentando foi-se percebendo que existem três entidades com muitos relacionamentos. A entidade LOGRADOUROS 'empresta' seu atributo identificador para várias outras, do mesmo modo a entidade TIPOSTELEFONES. A entidade FUNCIONÁRIOS tem atributos de ligação e seu atributo identificador aparece em várias outras entidades. Por este motivo o Modelo de Dados foi dividido em três diagramas. A base tem cerca de 100 tabelas. Isso mesmo: cerca de... este número varia de semestre a semestre para que os alunos sejam sempre apresentados a um novo estudo do SQL.
Destas quase 100 tabelas, três delas apresentam uma quantidade maior de relacionamentos. Sendo assim centramos os diagramas 'em torno' destas entidades.
Note que quando existe uma entidade que se relaciona com duas ou mais destas três principais elas são representadas em dois diagramas.
Este é o caso da entidade funcionarios. Ela tem muitos relacionamentos em sub-modelos que apresentam cada um seu motivo e contexto.
Assim, funcionarios aparece em mais de um diagrama.
O primeiro diagrama mostra como centro a entidade logradouros.

Estes são os modelos:

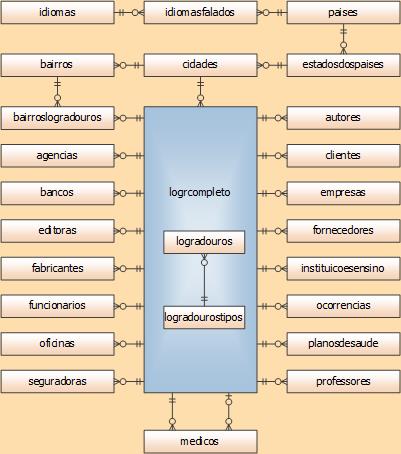

Modelo 1. Tabelas que recebem a CP de logradouros como CE. Exceção: medicos que tem dois relacionamentos com logradouros.

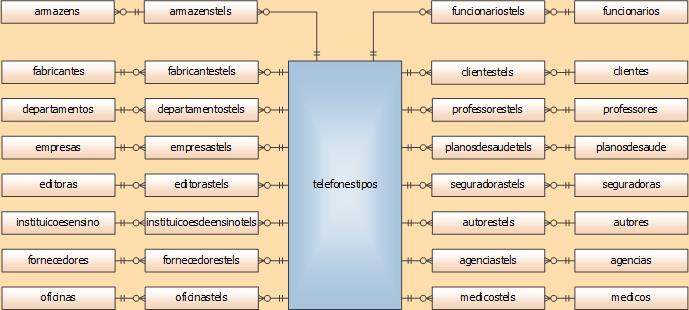

Modelo 2. Tabelas relacionadas com telefonestipos (através do relacionamento N:N __tels].

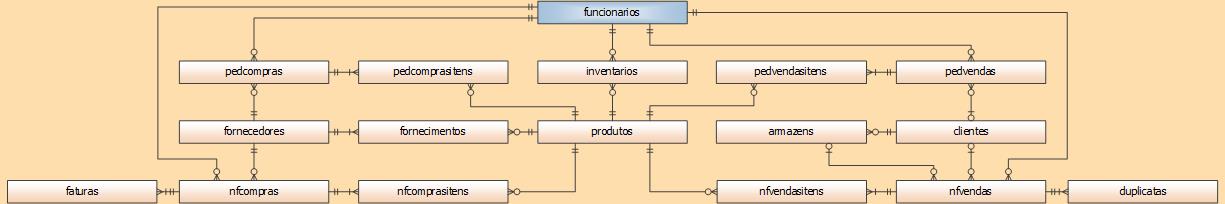

Modelo 3. Sistema de compra-venda e inventário de produtos. As tabelas centrais são: Funcionarios e Produtos.

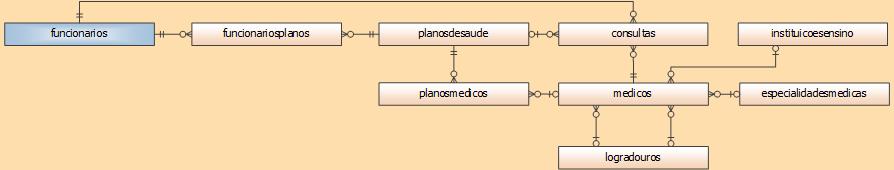

Modelo 4. Sistema de controle de agendamento de consultas. Atenção sobre o relacionamento de medicos e logradouros.

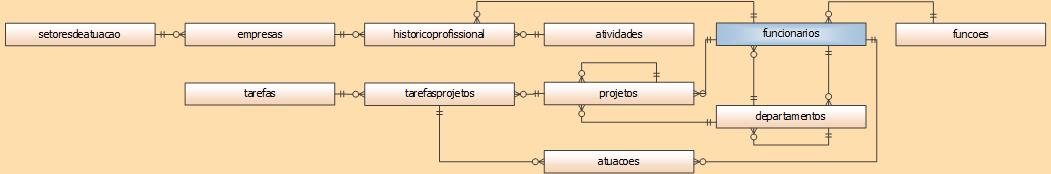

Modelo 5. Sistema de controle das atividades profissionais de funcionarios. Atenção ao relacionamento reflexivo em Departamentos.

Modelo 6. Sistema de controle de atividades econômicas dos funcionarios.

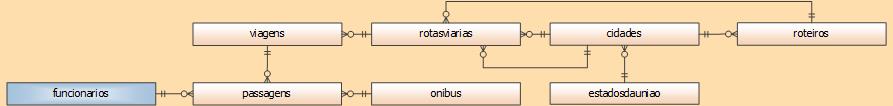

Modelo 7. Sistema de controle de viagens feitas por funcionarios.

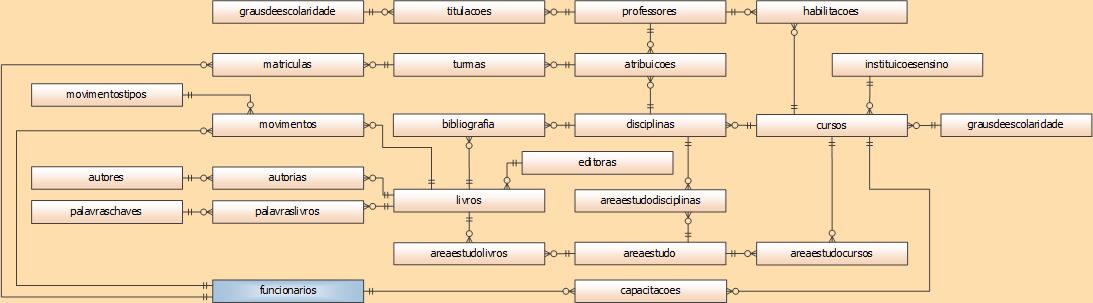

Modelo 8. Sistema de controle das atividades acadêmicas dos funcionários.

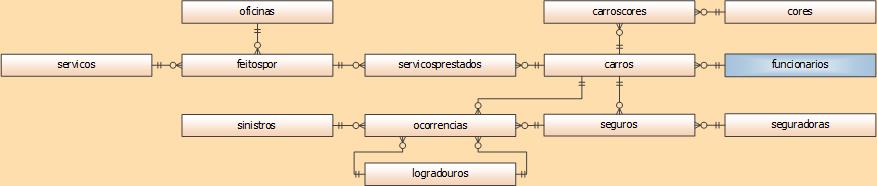

Modelo 9. Sistema de controle dos carros e seguros dos carros dos funcionários.

Modelo 10. Origem de carros e ônibus como herança de veículos. No PG, carros|ônibus são implementados como visões de veículos

Estes modelos giram principalmente em torno da tabela funcionários, mas apresentam características de estudo interessantes para o aprendizado de SQL.

Dicionário de dados da Base do TesteSQL. »
Agora apresenta-se o Dicionário de Dados das tabelas. Estas tabelas devem ser implementadas em PostgreSQL.
Uma primeira parte deste trabalho é ajustar a base de dados para DEPOIS executar comandos SQL.
Por isso foi escrito um script que cria boa parte das tabelas da base de dados. Este script cria as TABELAS, mas NÃO CRIA A BASE DE DADOS.
Algumas tabelas estão com alguma característica errada, ou alguma tabela está faltando ou sobrando na base de dados. Daí vem a primeira etapa no trabalho: Ajustar a base de dados.
As tabelas podem ser criadas, entretanto, sem a execução do Script (o que dá um pouco MAIS de trabalho], mas se alguém quiser e gostar:
Edita o SCRIPT copia o comando que cria a tabela, verifica se está certo (comparando com o DD] e faz os ajustes e finalmente executa o comando na base criando a tabela.
Bem, para agilizar a implementação da base de dados, no site da disciplina existe um acesso para o download de um script que gera muitas das tabelas desta base de dados, este é o acesso: [GeraInicioDaBase.sql].
O script [GeraInicioDaBase.sql] cria parcialmente as tabelas da base. Algumas estão corretas, algumas estão com alguns campos definidos de modo errado, algumas tabelas nem deveriam estar na base e outras que deveriam estar, NÃO estão definidas.
A Lista com as definições corretas de todas as tabelas da base de dados é apresentada neste item (a seguir na tabela 2]. Por conta disso o trabalho sobre esta base deve ser realizado em etapas:

Criar uma base de dados (SUGESTÃO: com nome lbdpgsql]. Faça o download do Script GeraInicioDaBase.sql e execute o script (criando as tabelas iniciais].
Faça os ajustes de estrutura em todas as tabelas desta base. Note: os campos devem estar definidos dentro de cada tabela como neste dicionário de dados. Entretanto (dentro de cada tabela], NÃO É PRECISO que estejam na mesma ordem como os campos aparecem neste dicionário de dados. No Modelo Relacional a ordem dos campos dentro de uma tabela NÃO tem efeito na formação da Tabela.
Faça o ajuste em duas 'passadas' sobre a base de dados:
- Primeira passada: ajuste os campos de cada tabela e já defina a chave primária (simples ou composta].
  Defina também as Chaves ÚNICAS em cada tabela.
- Segunda passada: defina as chaves estrangeiras analisando cada relacionamento envolvendo duas tabelas.
  Na base não existem relacionamentos reflexivos, mas existem visões que devem ser deixadas para serem criadas no final da segunda passada.
O Script [GeraInicioDaBase.sql] já traz muitas das tabelas com suas Tuplas. No processo de ajuste é possível manter as tuplas nas tabelas.
Depois de terminados os ajustes está na hora de começar a prática de SQL. Note: os dados mantidos nas tabelas ajudam a ver o resultado do processamento dos comandos.
A Etapa de prática de SQL é dividida em três fases:
- Traduzindo AR para SQL
- Escrevendo AR que respondem à perguntas e depois traduzindo para SQL (sem otimização de comandos SQL].
- Escrevendo comandos em SQL que respondam à perguntas (otimizados ou não]. SUGESTÃO: escrevam a AR, depois os comandos SQL e depois tentem otimizá-los.

No dicionário de dados apresentado a seguir, foi usada uma normatização nos nomes dos campos das tabelas.
O objetivo desta norma é indicar o tipo de dado e o conteúdo que o campo da tabela contém nas linhas da tabela.
Todo o nome de campo é escrito com letras minúsculas e sem acentuação e sem espaço em branco entre partes eventuais do nome.
As duas primeiras letras do nome do campo são usadas para indicar o tipo de dado ou o conteúdo do campo.
As letras e os tipos correspondentes apresentam-se na tabela 1.

Letras	Tipo de dado associado
pk	Escrito no início do nome do campo. Campo que é uma chave primária (ou é parte da chave primária] da tabela.
fk	Escrito no início do nome do campo (sem espaço, sem traço ou separação]. Campo que é uma chave estrangeira (ou faz parte de uma chave estrangeira].
tx	Campo com conteúdo alfanumérico (Letras e números podem constar no conteúdo deste tipo de campo].
nu	Campo numérico sem processamento de operação matética (número de telefone, CEP ou CPF, por exemplo], na tabela o tipo de dado seria o CHARACTER (comprimento fixo].
vl	Campo com valor numérico com o qual se pode fazer uma operação matemática (usado para valores monetários].
qt	Campo com valor numérico com o qual se pode fazer uma operação matemática (quantidade em estoque é um exemplo].
dt	Campo com valor de uma Data (temporal]
ao	Campo com valor simples dentro de uma série de valores, tipos de formas de pagamento (1-boleto \| 2-PIX \| 3-Cash(dinheiro]]
ts	Campo com valor de selo de tempo (em muitos SGBDs é o tipo timestamp].
uk	Campo da tabela que pode ser uma chave primária (por isso é uma Chave CANDIDATA].

Tabela 1. Sigla e Tipos de dados associados apresentados nos nomes dos campos das tabelas.

NOTA: Se um campo de uma tabela formar a chave priméria e for também uma chave estrangeira seu nome deve começar com 'pkfk' indicando os dois comportamentos.
O mesmo vale para um campo que é uma chave candidata e também uma chave estrangeira, neste caso seu nome deve se iniciar com 'ccce' indicando os dois comportamentos.

Neste dicionário de dados segue-se a seguinte notação:
Negrito é Chave Primária (PK-Primary Key], se for composta, todos os campos aparecem em negrito. No campo de comentário é destacado a definição do campo como Chave Primária ou parte dela.
Itálico é Chave Estrangeira (FK-Foreign Key], se a CE [fk]=[] for composta ambos os campos aparecem destacados em Itálico. Do mesmo modo como na PK, os campos de comentários apresentam a descrição correta do campo.
Chave Candidata não tem notação (note que aparece o uk no início do nome, ou Unique Key], somente são explicadas no campo comentário.

Este dicionário também tem a coluna que indica se um campo deve ser não nulo, é o campo 'REQUERIDO' indicando com Sim para os campoque devem ser obrigatoriamente (ou seja ÑNULO]. Pela primeira regra do modelo relacional, a Chave Primária NÃO pode ser nula, sendo assim o campo deve ser sempre requerido.
Para completar os campos das tabelas tem um campo de comentário que apresenta uma descrição semântica de cada campo das tabelas.

Se, ao analisar o Dicionário de Dados, você perceber qualquer imperfeição na definição de campos das tabelas avise o professor. A anomalia será analisada e atualizada no Dicionário de Dados (sendo destacada em cor AZUL] e uma nova data passará a constar na estrutura de menus que dá acesso ao PráticaSQL.
Os dados técnicos do SGBD Postgresql estão na documentação oficial em: https://www.postgresql.org/
Explicando, agora as partes da tabela com o Dicionário de Dados:

O nome da tabela está em Negrito escrito em uma linha em tom AZUL.
Na mesma linha aparece um texto explicando o conteúdo da tabela.
A posição dos campos na tabela (Pos.] e seus Nomes (Nome] estão listados abaixo do nome da tabela.
Na mesma linha aparecem o Tipo de Dado ao lado de cada campo.
A coluna Tamanho indica o tamanho do campo para campos do tipo texto (com comprimento fixo], ou tamanho máximo (campo texto de comprimento variável].
Para campos do tipo numérico, o tamanho indica o comprimento de exibição do dado como resposta aos comandos de consulta.
A coluna Requerido indica se o campo é ou não NULO. Note: Requerido SIM, é campo NÃO NULO.
A coluna Comentário do campo é a descrição semântica do campo (o que deve ser preenchido em seu valor e/ou qual o seu comportamento].
Este campo deve ter seu conteúdo COPIADO para o campo COMMENT na definição do campo E da tabela.

Note:
O texto que aparece na mesma linha que o nome da tabela é o comentário que explica a finalidade da tabela.
Os comentários devem ser incluídos na descrição da tabela e dos campos, respectivamente. Em sala de aula é explicado como fazer esta atualização usando o pgAdmin 4.
Agora é possível iniciar a fase 1 do exercício-projeto PRATICASQL.

Dicas Úteis

Tabela de Campos »
A seguir se apresenta a principal tbela do dicionário de dados. Nesta tabela são apresentadas as cracterísticas de todas as tabelas e visões da base de dados do exercício PRATICASQL.
Em cadad descrição é indicada o nome da tabela (como é identificada na base de dados e em todos os comandos SQL que acessam a Base), é apresentado também um comentário que descreve a semântica da tabela (seu significado lógico no contexto do modelo).
Segue-se a descrição de cada campo, contendo: sue nome, tipo de dado, tamanho (quando necessário, senão apresenta-se o termo NI - Não Indicado), se é requerido ou não (NotNULL=On|Off) e um texto de comentário do campo [IMPORTANTE: usou-se este campo para apresentar a estruturação de Chaves Primária, Candidatas e Estrangeira]
Segue a tabela 2:

Definições de Campos das Tabelas e Visões da Base de Dados

1. agencias		Comentário: Cadastro das agências bancárias onde os funcionários podem ter uma conta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfkbanco	character	3	Sim	Parte da CP [pkagencia]=[pkfkbanco,pkagencia] [composta] CE [fk1agencia]=[pkfkbanco] apontando para a tabela bancos[pkbanco]. Pode conter letras e números.
2	pkagencia	character	6	Sim	Parte da CP [pkagencia]=[pkfkbanco,pkagencia] [composta]. Pode conter letras e números.
3	txnomeagencia	character varying	250	Sim	Nome da Agência (sem abreviações].
4	fklogradouro	integer	NI	Nao	fk [fk2agencia]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a agência bancária.
5	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro da agência bancária (número, andar, etc.].
6	nucep	character	8	Nao	Número do CEP (somente números]
7	dtcadagencia	date	NI	Nao	Data de geração do registro.
2. agenciastels		Comentário: Registro dos telefones de cada autor de publicação.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkagenciatel	integer	NI	Sim	pk da tabela [pkagenciatel]=[pkagenciatel]. Número inteiro sequencial crescente de 1 em 1.
2	fkbanco	character	3	Sim	fk [fk1agenciatel]=[fkbanco,fkagencia] [composta] apontando para a tabela agencias(pkfkbanco,pkagencia].
3	fkagencia	character	6	Sim	fk [fk1agenciatel]=[fkbanco,fkagencia] [composta] apontando para a tabela agencias(pkfkbanco,pkagencia].
4	fkteltipo	smallint	NI	Nao	fk [fk2agenciatel]=[fkteltipo] apontando para a tabela telefonestipos(cpteltipo]
5	nutelefone	character	15	Sim	Número do telefone referente ao tipo na agência.
6	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
7	dtcadagenciatel	date	NI	Nao	Data de geração do registro.
3. aplicacoesdascontas		Comentário: Registro das aplicações financeiras de cada conta de funcionarios. É o desmembramento de um relacionamento N:M. Tem uma Chave candidata composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pknuaplicdaconta	integer	NI	Sim	pk da Tabela [pkaplicacaodaconta]=[pknuaplicdaconta]. Número inteiro sequencial crescente de 1 em 1.
2	fkaplicfin	integer	NI	Sim	fk [fk1aplicacaodaconta]=[fkaplicfin] apontando para a tabela aplicacoesfinanceiras[pkaplicfin].
3	fkbanco	character	3	Sim	fk [fk2aplicacaodaconta]=[fkbanco,fkagencia,fknuconta] [composta] apontando para a tabela contas (pkfkbanco,pkfkagencia,pknuconta] - pode ter letras.
4	fkagencia	character	6	Sim	fk [fk2aplicacaodaconta]=[fkbanco,fkagencia,fknuconta] [composta] apontando para a tabela contas (pkfkbanco,pkfkagencia,pknuconta] - pode ter letras].
5	fknuconta	character	6	Sim	fk [fk2aplicacaodaconta]=[fkbanco,fkagencia,fknuconta] [composta] apontando para a tabela contas (pkfkbanco,pkfkagencia,pknuconta] - pode ter letras].
6	vltaxaaplicacaoconta	double precision	NI	Sim	Valor da Taxa de Retorno da Aplicação na conta.
7	vlsaldo	real	NI	Sim	Valor da Aplicação da conta.
8	dtlancamentoinicial	date	NI	Sim	Data de lançamento inicial de valor na aplicação financeira da conta.
9	dtcadaplicconta	date	NI	Sim	Data de geração do registro.
4. aplicacoesfinanceiras		Comentário: Cadastro de aplicações financeiras que podem ser feitas para as contas de funcionarios.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkaplicfin	smallint	NI	Sim	pk da Tabela [pkaplicacaofinanceira]=[pkaplicfin]. Número inteiro sequencial crescente de 1 em 1.
2	txnomeaplicacao	character varying	250	Sim	Nome da aplicação financeira
3	txregrasdaaplicacao	text	NI	Nao	Descrição detalhada das regras de como fazer a aplicação financeira: saldo inicial, datas limites e formas de recuperação.
4	vlmintaxaderetorno	double precision	NI	Nao	Valor mínimo da Taxa de Retorno da Aplicação Financeira.
5	vlmaxtaxaderetorno	double precision	NI	Nao	Valor máximo da Taxa de Retorno da Aplicação Financeira.
6	dtcadaplicfin	date	NI	Nao	Data de geração do registro.
5. areadeestudos		Comentário: Cadastro das áreas de estudo de interesse geral, tais como EXATAS, HUMANAS, etc., e suas subdivisões.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkareadeestudo	integer	NI	Sim	pk da Tabela [pkareadeestudo]=[pkareadeestudo]. Número inteiro sequencial crescente de 1 em 1.
2	txnomearea	character varying	250	Sim	Nome da area de estudo (ou área de conhecimento].
3	txdescricaoarea	text	NI	Nao	Descrição detalhada de uma Área de Estudo (ou área de conhecimento].
4	dtcadareaestudo	date	NI	Sim	Data de geração do registro.
6. areadeestudocursos		Comentário: Registro das áreas de estudos de cada curso. É o desmembramento de um relacionamento N:M.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkareaestcurso	integer	NI	Sim	pk da Tabela [pkareadeestudocurso]=[pkareaestcurso]. Número inteiro sequencial crescente de 1 em 1.
2	ukcecurso	integer	NI	Sim	Parte da CC [uk1areadeestudocurso]=[ukceareadeestudo,cccecurso], CE [fk1areadeestudocurso]=[cccecurso] apontando para a tabela cursos[pkcurso].
3	ukceareadeestudo	integer	NI	Sim	Parte da CC [uk1areadeestudocurso]=[ccceareadeestudo,cccecurso], CE [fk2areadeestudocurso]=[ccceareadeestudo] apontando para a tabela areadeestudos[pkareadeestudo].
4	dtcadareaestcurso	date	NI	Sim	Data de geração do registro.
7. areadeestudodisciplinas		Comentário: Registro das áreas de estudo de cada disciplina de curso. É o desmembramento de um relacionamento N:M.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkareaestdisciplina	integer	NI	Sim	pk da Tabela [pkareadeestudodisciplina]=[pkareaestdisciplina]. Número inteiro sequencial crescente de 1 em 1.
2	ukcedisciplina	integer	NI	Sim	Parte da CC [uk1areadeestudodisciplina]=[ccceareadeestudo,cccedisciplina], CE [fk1areadeestudodisciplina]=[cccedisciplina] apontando para a Tabela disciplinas[pkdisciplina].
3	ukceareadeestudo	integer	NI	Sim	Parte da CC [uk1areadeestudodisciplina]=[ukceareadeestudo,cccedisciplina], CE [fk2areadeestudodisciplina]=[ccceareadeestudo] apontando para a tabela areadeestudos [pkareaestudo].
4	dtcadareaestdisc	date	NI	Sim	Data de geração do registro.
8. areadeestudolivros		Comentário: Registro das áreas de estudos de cada livro. É o desmembramento de um relacionamento N:M.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkareaestlivro	integer	NI	Sim	pk da Tabela [pkareadeestudolivro]=[pkareaestlivro]. Número inteiro sequencial crescente de 1 em 1.
2	ukfklivro	integer	NI	Sim	Parte da CC [uk1areadeestudolivro]=[ukfkareadeestudo,ukfklivro], CE [fk1areadeestudolivro]=[ukfklivro] apontando para a tabela livros[pklivro].
3	ukfkareadeestudo	integer	NI	Sim	Parte da CC [uk1areadeestudolivro]=[ukceareadeestudo,fklivro], CE [fk2areadeestudolivro]=[ukfkareadeestudo] apontando para tabela areadeestudos[pkareaestudo].
4	nugrauinfluencia	numeric	NI	Nao	Percentagem de cobertura da Área de Estudo no livro (num. inteiro]
5	dtcadareaestlivro	date	NI	Sim	Data de geração do registro.
9. armazens		Comentário: Cadastro dos Armazens dos clientes para onde as vendas registradas por um funcionario podem ser entregues.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkarmazem	smallint	NI	Sim	Pk da Tabela [pkarmazem]=[pkarmazem]. Número inteiro sequencial crescente de 1 em 1.
2	txnomearmazem	character varying	50	Sim	Nome curto ou usual do Armazem. Como ele é identificado informalmente.
3	txdescricaogeral	character varying	500	Nao	Texto com descrição completa do armazém (capacidade, pé direito médio, etc.].
4	fklogradouro	integer	NI	Nao	fk [fk1armazem]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está o armazém.
5	txcomplemento	character varying	50	Nao	Texto com o complemento do logradouro da agência bancária (número, andar, etc.]
6	nucep	character	8	Nao	Número do CEP (somente números].
7	fkcliente	integer	NI	Sim	fk [fk2armazem]=[fkcliente] apontando para a tabela cliente[pkcliente] que é dono ou aluga o armazém.
8	nutelefone	character	12	Nao	Número de telefone. Formato OP-DD-TTTT-RRRR, sem o ZERO no início, só numeros.
9	qtarea	double precision	NI	Sim	Número inteiro indicando a área total.
10	dtcadarmazem	date	NI	Sim	Data de geração do registro.
10. armazenstels		Comentário: Cadastro com os números e tipos de telefones dos armazens dos clientes.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkarmazemtel	integer	NI	Sim	pk da Tabela [pkarmazemtel]=[pkarmazemtel]. Número inteiro sequencial crescente de 1 em 1.
2	fkarmazem	smallint	NI	Sim	fk [fk1armazemtel]=[fkarmazem] apontando para a tabela armazens[pkarmazem].
3	fkteltipo	smallint	NI	Nao	fk [fk2armazemtel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone referente ao tipo na agência.
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadarmazemtel	date	NI	Nao	Data de geração do registro.
11. atividades		Comentário: Cadastro com as atividades profissionais desempenhadas por um funcionário.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkatividade	integer	NI	Sim	pk da Tabela [pkatividade]=[pkatividade]. Número inteiro sequencial crescente de 1 em 1.
2	txnomeatividade	character varying	50	Sim	Nome curto ou usual.
3	txdescricaoativ	character varying	500	Sim	Descrição detalhada e completa de uma atividade profissional.
4	dtcadatividade	date	NI	Sim	Data de geração do registro.
12. atribuicoes		Comentário: Registro dos Professores de cada uma da Disciplinas. É o desmembramento do relacionamento N:M. Tem a CC composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkatribuicao	integer	NI	Sim	pk da tabela [pkatribuicao]=[pkatribuicao].
2	ukceprofessor	smallint	NI	Sim	Parte da CC [uk1atribuicao]=[ccceprofessor,cccedisciplina], CE [fk1atribuicao]=[ccceprofessor] apontando para a tabela professores[pkprofessor].
3	ukcedisciplina	integer	NI	Sim	Parte da CC [uk1atribuicao]=[ccceprofessor,cccedisciplina], CE [fk2atribuicao]=[cccedisciplina] apontando para a tabela disciplinas[pkdisciplina].
4	qthorasatribuidas	numeric	NI	Sim	Quantidade de horas de uma disciplina atribuídas ao professor para a disciplina.
5	dtatribuicao	date	NI	Sim	Data de atribuição da disciplina ao professor
6	dtcadatribuicao	date	NI	Nao	Data de geração do registro.
13. atuacoes		Comentário: Registro das atuações profissionais dos funcionários nos projetos. É um desmembramento de um N:M e tem uma CCK composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkatuacao	smallint	NI	Sim	pk da tabela [pkatuacao]=[pkatuacao]. Número inteiro sequencial crescente de 1 em 1.
2	ukcetarefaprojeto	integer	NI	Sim	Parte da CC [uk1atuacao]=[cccetarefaprojeto,cccefuncionario,ccdtinicio], CE [fk1atuacao]=[cccetarefaprojeto] apontando para a tabela tarefasprojetos[pktarefaprojeto].
3	ukcefuncionario	smallint	NI	Sim	Parte da CC [uk1atuacao]=[cccetarefaprojeto,cccefuncionario,ccdtinicio], CE [fk2atuacao]=[cccefuncionario] apontando para tabela funcionarios[pkfuncionario].
4	ukdtinicio	date	NI	Sim	Parte da CC [uk1atuacao]=[fktarefaprojeto,fkfuncionario,dtinicio], é a Data de início de atuação do Funcionário em uma tarefa de um projeto.
5	dttermino	date	NI	Nao	Data de término de atuação do funcionário em uma tarefa de um projeto.
6	qttempoduracao	numeric	NI	Sim	Quantidade de horas de participação do funcionário em uma tarefa de um projeto.
7	dtcadatuacao	date	NI	Sim	Data de geração do registro.
14. autores		Comentário: Cadastro dos autores de alguma forma de publicação de conhecimento. Na maioria dos casos são autores de livros.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkautor	integer	NI	Sim	pk da Tabela [pkautor]=[pkautor]. Número inteiro sequencial crescente de 1 em 1.
2	txnomeautor	character	90	Sim	Nome completo do autor.
3	fklogradouro	integer	NI	Nao	fk [fk1autor]=[fklogradouro] apontando para a visão logrcompleto[pklogradouro] onde está residência do autor.
4	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro de residência do autor (número, andar, etc.]
5	nucep	character	8	Sim	Número do CEP (somente números].
6	dtnascimento	date	NI	Sim	Data de nascimento do autor
7	dtcadautor	date	NI	Sim	Data de geração do registro.
15. autorestels		Comentário: Registro dos telefones de cada autor de publicação.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkautortel	integer	NI	Sim	pk da Tabela [pkautortel]=[pkautortel]. Número inteiro sequencial crescente de 1 em 1.
2	fkautor	integer	NI	Sim	fk [fk1autortel]=[fkautor] apontando para a tabela autores[pkautor]
3	fkteltipo	smallint	NI	Nao	fk [fk2autortel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo].
4	nutelefone	character	15	Sim	Número do telefone (com operadora e DDD - somente os números]
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato do autor no telefone.
6	dtcadautortel	date	NI	Nao	Data de geração do registro.
16. autorias		Comentário: Registro dos autores de um livro. É o desmembramento de um relacionamento N:M. A Chave Primária é composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkautoria	integer	NI	Sim	pk da Tabela [pkautoria]=[pkautoria]. Número inteiro sequencial crescente de 1 em 1.
2	ukcelivro	integer	NI	Sim	Parte de uma CC composta [uk1autoria]=[fklivro,fkautor], CE [fk1autoria]=[fklivro] apontando para a tabela livros[pklivro].
3	ukceautor	integer	NI	Sim	Parte de uma CC composta [uk1autoria]=[fklivro,fkautor], CE [fk2autoria]=[fkautor] apontando para a tabela autores[pkautor]
4	dtcadautoria	date	NI	Sim	Data de geração do registro.
17. bairros		Comentário: Cadastro dos bairros das cidades.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkbairro	integer	NI	Sim	pk da Tabela [pkbairro]=[pkbairro]. Número inteiro sequencial crescente de 1 em 1.
2	txnomebairro	character varying	120	Sim	Texto com o nome do bairro da cidade.
3	fkcidade	integer	NI	Sim	fk [fk1bairro]=[fkcidade] apontando para a tabela cidades[pkcidade] onde se localiza o bairro.
4	dtcadbairro	date	NI	Sim	Data de geração do registro.
18. bairroslogradouros		Comentário: Tabela de Ligação entre bairros e logradouros (relacionamento N:M].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkbairrologradouro	integer	NI	Sim	pk da Tabela [pkbairrologradouro]=[pkbairrologradouro]. Número sequencial crescente de 1 em 1.
2	fkbairro	integer	NI	Nao	fk [fk1bairrologradouro]=[fkbairro], apontando para tabela bairros[pkbairro].
3	fklogradouro	integer	NI	Nao	fk [fk2bairrologradouro]=[fklogradouro], apontando para a tabela logradouros[pklogradouro].
4	dtcadbairrologradouro	date	NI	Nao	Data de geração do registro.
19. bancos		Comentário: Cadastro dos bancos do sistema financeiro onde funcionarios podem ter contas.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkbanco	character	3	Sim	pk da Tabela [pkbanco]=[pkbanco]. Código do Banco na Federação Brasileira de Bancos.
2	txnomebanco	character varying	100	Sim	Nome completo do banco (razão social sem abreviações].
3	dtfundacao	date	NI	Sim	Data de fundação do banco.
4	aocompetencia	character	1	Sim	(F]ederal, (E]stadual, (I]nterestadual, (D]istrital, (P]rivado, (C]ooperativo
5	fklogradourosede	integer	NI	Nao	fk [fk1banco]=[fklogradourosede] apontando para a tabela logradouros[pklogradouro] [pklogradouro] com o logradouro da sede do banco.
6	txcomplemento	character varying	50	Nao	Número do imóvel, localização referencial (outros imóveis próximos].
7	nucepsede	character	8	Nao	Número do CEP
8	nucnpjbanco	character	15	Nao	Número do CNPJ do Banco.
9	txsigla	character varying	25	Nao	Uma sigla que está associada ao banco.
10	website	character varying	250	Nao	Endereço do WebSite do banco (se houver].
11	aosituacao	character	1	Nao	Indica se o banco é P-Público, V-Privado, C-Cooperativo, E-Extinto, etc.
12	aohistorico	character	1	Nao	Indica se o Banco está: A-Ativo, C-Comprado, F-Fundido, L-Liquidado, etc.
13	qtagencias	smallint	NI	Nao	Quantidade de agências do banco (estimativo].
14	aocapitalaberto	character	1	Nao	S\|N – indicando se banco negocia participação com ações no mercado.
15	dtcadbanco	date	NI	Sim	Data de geração do registro.
20. bibliografias		Comentário: Registro dos livros da bilbiografia das disciplinas de um curso.É o desmembramento de um N:M. Tem a CP composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkbibliografia	integer	NI	Sim	pk da Tabela [pkbibliografia]=[pkbibliografia]. Número inteiro sequencial iniciando de 1.
2	ukcedisciplina	smallint	NI	Sim	uk [uk1bibliografia]=[cccedisciplina,cccelivro] [composta] e CE [fk1bibliografia]=[cccedisciplina] apontando para a tabela disciplinas[pkdisciplina].
3	ukcelivro	integer	NI	Sim	uk [uk1bibliografia]=[cccedisciplina,cccelivro] [composta] e CE [fk2bibliografia]=[cccelivro] apontando para tabela livros[pklivro].
4	aotipo	character	1	Sim	Letra indicando o tipo de bibliografia (B]ásico ou (C]omplementar
5	dtadocaodolivro	date	NI	Sim	Data que o livro passou a fazer parte da bibliografia da disciplina.
6	dtcadbibliografia	date	NI	Nao	Data de geração do registro.
21. capacitacoes		Comentário: Registro dos cursos concluídos pelos funcionários. É o desmembramento do relacionamento N:M. Tem uma CP composta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkcapacitacao	smallint	NI	Sim	pk da Tabela [pkcapacitacao]=[pkcapacitacao]. Número inteiro sequencial iniciando de 1
2	fkcurso	smallint	NI	Sim	uk [uk1capacitacao]=[fkcurso,funcionarioce] [composta] e CE [fk1capacitacao]=[fkcurso] apontando para a tabela cursos[pkcurso].
3	fkfuncionario	smallint	NI	Sim	uk [uk1capacitacao]=[fkcurso,fkfuncionario] [composta] e CE [fk2capacitacao]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
4	dtcapacitacao	date	NI	Sim	Data de capacitação do funcionário (quando terminou o curso].
5	nucertificado	smallint	NI	Nao	Número do Certificado emitido para o curso concluído.
6	dtregistro	date	NI	Sim	Data de registro do diploma do funcionário (em órgão público competente].
7	dtcadcapacitacao	date	NI	Sim	Data de geração do registro.
22. cidades		Comentário: Cadastro das cidades. A partir delas os bairros e por fim os logradouros.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkcidade	integer	NI	Sim	pk da Tabela [pkcidade]=[pkcidade].
2	txnomecidade	character varying	250	Nao	Nome completo da cidade
3	fkestadodopais	character	2	Nao	fk [fk1cidade]=[fkestadodopais] apontando para tabela estadosdospaises[pkestadodopais] (estados, comarcas ou condados de uma união federativa de estados].
4	txformaacesso	text	NI	Nao	Descrição das formas de acesso à cidade (hidrovias, estrada, ferrovias, etc].
5	qtpopulacao	double precision	NI	Nao	População estimada
6	qtarea	double precision	NI	Nao	Area total municipal.
7	dtfundacao	date	NI	Nao	Data de Fundação da Cidade
8	dtcadcidade	date	NI	Sim	Data de geração do registro.
23. clientes		Comentário: Cadastro dos Clientes de uma empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkcliente	integer	NI	Sim	pk da Tabela [pkcliente]=[pkcliente]
2	txnomecliente	character varying	250	Sim	Nome usual completo (sem abreviações] do cliente.
3	txrazaosocial	character varying	250	Nao	Razão social completa do Cliente.
4	fklogradouro	integer	NI	Nao	fk [fk1cliente]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a sede comercial do cliente
5	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
6	nucep	character	8	Sim	Número do CEP (somente números]
7	vllimitecompra	double precision	NI	Sim	Valor limite de compra para o cliente
8	aosituacao	character	1	Nao	Atributo Operacional indicando a Situação do Cliente (A-Ativo ou B-Bloqueado].
9	dtcadcliente	date	NI	Sim	Data de geração do registro.
24.clientestels		Comentário: Registros dos telefones de cada cliente.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkclientetel	numeric	NI	Sim	pk da Tabela [pkclientetel]=[pkclientetel]. Número inteiro sequencial crescente de 1 em 1.
2	fkcliente	integer	NI	Sim	fk [fk1clientetel]=[fkcliente] apontando para a tabela clientes[pkcliente]
3	fkteltipo	smallint	NI	Nao	fk [fk2clientetel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (com operadora, DDD e somente os números]
5	txnomecontato	character varying	50	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadclientetel	date	NI	Nao	Data de geração do registro.
25. consultas		Comentário: Registros das consultas marcadas para os médicos atenderem os funcionarios. As consultas podem ser pagas por planos de saúde dos funcionários.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkconsulta	integer	NI	Sim	pk da Tabela [pkconsulta]=[pkconsulta]. Número inteiro sequencial crescente de 1 em 1.
2	fkfuncionario	smallint	NI	Nao	fk [fk1consulta]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
3	fkmedico	smallint	NI	Sim	fk [fk2consulta]=[fkmedico] apontando para a tabela medicos[pkmedico].
4	dthoraconsulta	timestamp without time zone	NI	Sim	Data e hora da consulta (programada].
5	dthorarealizada	timestamp without time zone	NI	Nao	Data e hora da realização da consulta
6	fkplanodesaude	integer	NI	Nao	fk [fk3consulta]=[fkplanodesaude] apontando para a tabela planosdesaude
7	aosituacaoconsulta	character	1	Sim	Atributo Operacional indicando Agendada, Realizada ou Cancelada
8	dtcadconsulta	date	NI	Sim	Data de geração do registro.
26. contas		Comentário: Cadastro das contas bancárias dos funcionarios. A CP desta tabela é composta: cebanco,fkagencia,idnuconta (formam a idconta].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfkbanco	character	5	Sim	pk [pkconta]=[pkfkbanco,pkfkagencia,pknuconta] [composta]. CE [fk1conta]=[pkfkbanco,pkfkagencia] [composta] apontando para a tabela agencias(pkfkbanco,pkagencia].
2	pkfkagencia	character	6	Sim	pk [pkconta]=[pkfkbanco,pkfkagencia,pknuconta] [composta]. CE [fk1conta]=[pkfkbanco,pkfkagencia] [composta] apontando para a tabela agencias(pkfkbanco,pkagencia].
3	pknuconta	character	6	Sim	pk [pkconta]=[pkfkbanco,pkfkagencia,pknuconta] [composta]. Sequência que identifica a conta (na agencia do banco], pode conter letras.
4	fkfuncionario	smallint	NI	Nao	fk [fk2conta]=[fkfuncionario] apontando para a tabela funcionario(cpfuncionario] que é o titular da conta.
5	vlsaldo	double precision	NI	Nao	Valor do saldo da conta atualizado a cada movimentação de valor.
6	dtcadconta	date	NI	Nao	Data de geração do registro.
27. cores		Comentário: Cadastro de cores pantone usados para veículos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkcor	integer	NI	Sim	pk da Tabela [pkcor]=[pkcor].
2	txnomecor	character varying	250	Sim	Nome completo da cor segundo a tabela Pantone
3	nucodhexadec	character	7	Sim	Número com o Código Hexadecimal da cor.
4	dtcadcor	date	NI	Sim	Data de geração do registro.
28. corescarros		Comentário: Tabela de Ligação entre cores e carros[visão] (relacionamento N;M].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	fkcarro	integer	NI	Sim	pk [pkcorcarro]=[fkcarro,fkcor] [composta]. CE [fk1corcarro]=[fkcarro] apontando para a tabela veiculos[pkveiculo] (visão -> carros].
2	fkcor	integer	NI	Sim	pk [pkcorcarro]=[fkcarro,fkcor] [composta]. CE [fk2corcarro]=[fkcor] apontando para a tabela cores[pkcor].
3	dtcadcorveiculo	date	NI	Nao	Data de geração do registro.
29. cursos		Comentário: Cadastro de cursos de uma instituição.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkcurso	integer	NI	Sim	pk da Tabela [pkcurso]=[pkcurso]
2	txnomecurso	character varying	250	Sim	Nome completo (sem abreviações].
3	fkinstituicao	integer	NI	Nao	fk [fk1curso]=[fkinstituicao] apontando para a tabela instituicoesdeensino[pkinstituicao].
4	qtcargahoraria	integer	NI	Sim	Quantidade de Horas na carga horária do curso.
5	dtcadcurso	date	NI	Sim	Data de geração do registro.
30. departamentos		Comentário: Cadastro dos departamentos da empresa onde os funcionarios trabalham.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkdepto	character	3	Sim	pk da Tabela [pkdepartamento]=[pkdepto]. Sequencia de UMA letra e dois números, informados pelo usuário.
2	txnomedepto	character varying	90	Sim	Nome usual completo (sem abreviações]
3	fkfuncionariogerente	smallint	NI	Nao	fk [fk1departamento]=[fkfuncionariogerente] apontando para a tabela funcionarios[pkfuncionario] (gerente do departamento].
4	fkdeptosuperior	character	3	Nao	fk [fk2departamento]=[fkdeptosuperior] apontando para a tabela departamentos[pkdepto]. Código do departamento superior na empresa.
5	txlocalizacao	character varying	80	Nao	Descrição da localização do departamento (Bloco, andar, sala,etc]
6	qtareatotal	smallint	NI	Nao	Quantidade da área ocupada pelo departamento
7	dtcriacaodepto	date	NI	Nao	Data da criação do departamento na empresa
8	dtcaddepartamento	date	NI	Sim	Data de geração do registro.
31. departamentostels		Comentário: Registro com os telefones de cada departamento.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkdeptotel	integer	NI	Sim	pk da Tabela [pkdeptotel]=[pkdeptotel].
2	fkdepto	character	3	Sim	fk [fk1deptotel]=[fkdepto] apontando para a tabela departamentos[pkdepto]
3	fkteltipo	smallint	NI	Nao	fk [fk2deptotel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo].
4	nutelefone	character	15	Sim	Número do telefone com operadora+DDD+número sem traços ou parenteses.
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcaddeptotel	date	NI	Nao	Data de geração do registro.
32. disciplinas		Comentário: Cadastro das disciplinas oferecidas em um curso
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkdisciplina	integer	NI	Sim	Pk da Tabela [pkdisciplina]=[pkdisciplina].
2	fkcurso	smallint	NI	Sim	fk [fk1disciplina]=[fkcurso] apontando para a tabela cursos[pkcurso]
3	txnomedisciplina	character varying	250	Sim	Nome completo da Disciplina
4	txementa	character varying	250	Nao	Texto com a ementa disciplinar
5	qthoras	smallint	NI	Sim	Quantidade de horas-aulas (de 60 min.] que ocupa e disciplina.
6	txcriterioavaliacao	character varying	500	Nao	Texto com a descrição do critério de avaliação da disciplina.
7	dtcaddisciplina	date	NI	Sim	Data de geração do registro.
33. duplicatas		Comentário: Cadastro das Duplicatas que devem ser recebidas pelas vendas feitas em uma empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkduplicata	integer	NI	Sim	pk da Tabela [pkduplicata]=[pkduplicata]. Sequencial crescente positivo.
2	fknunfvenda	integer	NI	Sim	fk [fk1duplicata]=[fknunfvenda] apontando para a tabela nfvendas[pknunfvenda] da qual se gera a Duplicata.
3	dtvencimento	date	NI	Sim	Data de vencimento da duplicata.
4	dtpagamento	date	NI	Nao	Data de pagamento da duplicata.
5	vlduplicata	double precision	NI	Nao	Valor da Duplicata.
6	vldesconto	double precision	NI	Sim	Valor de Desconto.
7	vlliquido	double precision	NI	Sim	Valor Líquido da Duplicata.
8	vlmulta	double precision	NI	Sim	Valor da Multa.
9	dtcadduplicata	date	NI	Sim	Data de geração do registro.
34. editoras		Comentário: Cadastro das Editoras de Livros, Revistas e/ou periódicos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkeditora	integer	NI	Sim	pk da Tabela [pkeditora]=[pkeditora].
2	txnomeeditora	character	70	Sim	Nome usual da editora (sem abreviações ].
3	txrazaosocial	character varying	250	Nao	Razão social completa.
4	nucnpj	character	16	Nao	Número do CNPJ da Editora (somente números].
5	fklogradouro	integer	NI	Nao	fk [fk1editora]=[fklogradouro] apontando apontando para a tabela logradouros[pklogradouro].
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.].
7	nucep	character	8	Nao	Número do CEP (somente números]
8	aoporteeditora	character	1	Nao	P\|M\|G – Porte da editora (Pequena\|Média\|Grande].
9	aoabrangencia	character	1	Nao	L\|E\|N\|I - Abrangência da editora (Local\|Estadual\|Nacional\|Internacional]
10	dtfundacao	date	NI	Nao	Data de fundação da editora.
11	dtcadeditora	date	NI	Sim	Data de geração do registro.
35. editorastels		Comentário: Registros de telefones de cada editora.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkeditoratel	integer	NI	Sim	pk da Tabela [pkeditoratel]=[pkeditoratel].
2	fkeditora	integer	NI	Sim	fk [fk1editoratel]=[fkeditora] apontando para a tabela editoras[pkeditora].
3	fkteltipo	smallint	NI	Nao	fk [fk2editoratel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo].
4	nutelefone	character	15	Sim	Número do telefone com operadora+DDD+número sem traços ou parenteses.
5	txnomecontato	character	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadeditoratel	date	NI	Nao	Data de geração do registro.
36. empresas		Comentário: Cadastro de empresas onde os funcionarios trabalham ou trabalharam.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkempresa	integer	NI	Sim	pk da Tabela [pkempresa]=[pkempresa].
2	txnomeusual	character varying	150	Sim	Nome usual completo (sem abreviações].
3	txrazaosocial	character varying	250	Sim	Razão social completa
4	nucnpj	character	16	Nao	Número do CNPJ da Empresa (somente números].
5	fklogradouro	integer	NI	Nao	fk [fk1empresa]=[fklogradouro] apontando apontando para a tabela logradouros[pklogradouro] onde está a empresa
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
7	nucep	character	8	Nao	Número do CEP (somente números].
8	fksetoratuacao	integer	NI	Nao	fk [fk2empresa]=[fksetoratuacao] apontando a tabela setoresdeatuacao[pksetoratuacao].
9	aoporteempresa	character	1	Nao	P\|M\|G – Porte da empresa (Pequena \| Média \| Grande].
10	dtfundacao	date	NI	Nao	Data de fundação da empresa.
11	dtcadempresa	date	NI	Sim	Data de geração do registro.
37. empresastels		Comentário: Registros dos telefones de cada empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkempresatel	integer	NI	Sim	pk da Tabela [pkempresatel]=[pkempresatel].
2	fkempresa	integer	NI	Sim	fk [fk1empresatel]=[fkempresa] apontando para a tabela empresas[pkempresa].
3	fkteltipo	smallint	NI	Nao	fk [fk2empresatel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente os números].
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadempresatel	date	NI	Nao	Data de geração do registro.
38. especialidadesmedicas		Comentário: Cadastro das Especialidades Médicas.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkespecialidade	integer	NI	Sim	pk da Tabela [pkespecialidade]=[pkespecialidade].
2	txnomeespecialidade	character varying	200	Sim	Nome usual completo (sem abreviações].
3	txdescrespecialidade	text	NI	Nao	Descrição completa das principais atribuições da especialidade (sem abreviações].
4	dtcadespecmedica	date	NI	Sim	Data de geração do registro.
39. estadosdospaises		Comentário: Cadastro dos Estados da República Federativa do Brasil
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkestadodopais	character	3	Sim	pk da Tabela [pkestadodopais]=[pkestadodopais]. Sigla do estado da união como identificado no Brasil.
2	txnomeestado	character varying	250	Sim	Nome (por extenso] do estado da união.
3	txnomecapital	character varying	250	Sim	Nome da Capital do Estado
4	qtareatotal	integer	0	Nao	Área total (em Km2] do estado.
5	qtcidades	smallint	0	Nao	Quantidade de Cidades do estado.
6	qtpopulacao	integer	0	Nao	Quantidade de pessoas que residem no estado
7	fkpais	character	3	Nao	fk [fk1estadodopais]=[fkpais] apontando para tabela paises[pkpais]
8	dtcadestadodopais	date	0	Sim	Data de geração do registro.
40. fabricantes		Comentário: Cadastro dos Fabricantes.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfabricante	integer	NI	Sim	pk da Tabela [pkfabricante]=[pkfabricante].
2	txnomefabricante	character varying	250	Sim	Nome usual completo (sem abreviações].
3	txrazaosocial	character varying	250	Sim	Razão social completa.
4	nucnpj	character	16	Nao	Número do CNPJ do fabricante (somente números].
5	fklogradouro	integer	NI	Nao	fk [fk1fabricante]=[fklogradouro] apontando apontando para a tabela logradouros[pklogradouro] onde está sede ou fábrica.
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
7	nucep	character	8	Nao	Número do CEP.
8	fksetoratuacao	smallint	NI	Nao	fk [fk2fabricante]=[fksetoratuacao] apontando a tabela setoresdeatuacao[pksetoratuacao].
9	aoportefabricante	character	1	Nao	P\|M\|G – Porte do fabricante (Pequena \| Média \| Grande].
10	dtfundacao	date	NI	Nao	Data de fundação (criação da empresa] do fabricante.
11	dtcadfabricante	date	NI	Sim	Data de geração do registro.
41. fabricantestels		Comentário: Registros dos telefones dos fabricantes.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfabricantetel	integer	NI	Sim	pk da Tabela [pkfabricantetel]=[pkfabricantetel].
2	fkfabricante	integer	NI	Sim	fk [fk1fabricantetel]=[fkfabricante] apontando para a tabela fabricantes[pkfabricante].
3	fkteltipo	smallint	NI	Nao	fk [fk2fabricantetel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone com operadora e DDD (somente os números].
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadfabricantetel	date	NI	Nao	Data de geração do registro.
42. faturas		Comentário: Cadastro das faturas que devem ser pagas pelas compras feitas por uma empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfatura	integer	NI	Sim	pk da Tabela [pkfatura]=[pkfatura]. Número inteiro sequencial crescente de 5 em 5.
2	fknunfcompra	integer	NI	Nao	fk [fk1fatura]=[fknunfcompra] apontando para a tabela nfcompras[pknunfcompra] da qual se gera a fatura..
3	dtvencimento	date	NI	Nao	Data de vencimento da fatura.
4	dtpagamento	date	NI	Nao	Data de pagamento da Fatura.
5	vlfatura	double precision	NI	Sim	Valor da Fatura.
6	vldesconto	double precision	NI	Sim	Valor de Desconto.
7	vlliquido	double precision	NI	Sim	Valor Líquido da Fatura
8	vlmulta	double precision	NI	Sim	Valor da Multa por atraso de pagamento da Fatura.
9	dtcadfatura	date	NI	Sim	Data de geração do registro.
43. fornecedores		Comentário: Cadastro dos Fornecedores de uma empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfornecedor	integer	NI	Sim	pk da Tabela [pkfornecedor]=[pkfornecedor].
2	txnomefornecedor	character varying	250	Nao	Nome usual completo (sem abreviações]
3	txrazaosocial	character varying	250	Nao	Razão social completa.
4	nucnpj	character	15	Nao	Número do Cadastro Nacional de Pessoas Jurídicas - Atribuído pelo Ministério da Economia.
5	fklogradouro	integer	NI	Nao	fk [fk1fornecedor]=[fklogradouro] apontando apontando para a tabela logradouros[pklogradouro] onde está o Fornecedor.
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
7	nucep	character	8	Nao	Número do CEP (somente números].
8	nusedes	numeric	NI	Nao	Número de sedes que o fornecedor possui (loja central e filiais].
9	vllimitecompra	double precision	NI	Sim	Valor Limite para compra com o Fornecedor.
10	fksetoratuacao	smallint	NI	Nao	fk [fk2fornecedor]=[fksetoratuacao] apontando para a tabela setoresdeatuacao[pksetoratuacao](setor de atuação do fornecedor].
11	aoportefornecedor	character	1	Nao	P\|M\|G – Porte do fornecedor (Pequena \| Média \| Grande].
12	dtfundacao	date	NI	Nao	Data de fundação do fornecedor.
13	dtcadfornecedor	date	NI	Sim	Data de geração do registro.
44. fornecedorestels		Comentário: Registro dos Telefones dos fornecedores.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfornecedortel	integer	NI	Sim	pk da Tabela [pkfornecedortel]=[pkfornecedortel].
2	fkfornecedor	integer	NI	Sim	fk [fk1fornecedortel]=[fkfornecedor] apontando para a tabela fornecedores[pkfornecedor].
3	fkteltipo	smallint	NI	Nao	fk [fk2fornecedortel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente números].
5	txnomecontato	character varying	30	Nao	Nomes das pessoas que atendem como contato no telefone.
6	dtcadfornecedortel	date	NI	Nao	Data de geração do registro.
45. fornecimentos		Comentário: Registro com os produtos fornecidos por cada fornecedor. Lista simples atualizada sem data de referência.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfornecimento	integer	NI	Sim	pk da Tabela [pkfornecimento]=[pkfornecimento]. Número inteiro sequencial crescente de 5 em 5.
2	ukceproduto	character	12	Sim	fk [fk1fornecimento]=[ukceproduto] apontando para a tabela produtos[pkproduto]. Forma com cccefornecedor uma UK {uk1fornecimentos=(cccefornecedor,ccprodutoce)}.
3	ukcefornecedor	integer	NI	Sim	fk [fk2fornecimento]=[cccefornecedor] apontando para a tabela fornecedores. Forma com ccprodutoce uma UK {uk1fornecimentos=(cccefornecedor,ccprodutoce)}.
4	dtcadfornecimento	date	NI	Sim	Data de geração do registro.
46. funcionarios		Comentário: Cadastro dos Funcionários
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfuncionario	smallint	NI	Sim	pk da Tabela [pkfuncionario]=[pkfuncionario].
2	txprenomes	character varying	40	Sim	Nomes do funcionário sem abreviações e sem o sobrenome.
3	txsobrenome	character varying	20	Sim	Sobrenome completo (sem abreviações].
4	fkdepto	character	3	Nao	fk [fk1funcionario]=[fkdepto] apontando para a tabelas departamentos[pkdepto].
5	fkfuncao	integer	NI	Nao	fk [fk2funcionario]=[fkfuncao] apontando para a tabela funcoes[pkfuncao].
6	fkgrauescolar	integer	NI	Nao	fk [fk3funcionario]=[fkgrauescolar] apontando para a tabela grausdeescolaridade[pkgrauescolar] com o código do nível de educação (escolaridade]
7	fklogradouro	integer	NI	Nao	fk [fk4funcionario]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a moradia do Funcionário.
8	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
9	nuramal	character	4	Nao	Número do ramal telefônico do funcionario.
10	dtcontratacao	date	NI	Nao	Data de contratação
11	aosexo	character	1	Nao	Atributo Operacional indicando o Sexo como Masculino e Feminino.
12	dtnascimento	date	NI	Nao	Data de nascimento
13	txresenha	text	NI	Nao	Texto descrevendo a personalidade e dinâmica profissional do funcionário.
14	vlsalario	double precision	NI	Nao	Valor do Salário Base do Funcionário.
15	vlbonus	double precision	NI	Nao	Valor do Bônus de ganho (se não houver deve ser 0-Zero].
16	vlcomissao	double precision	NI	Nao	Valor da comissão (se não houver deve ser 0-Zero].
17	nucep	character	8	Sim	Número do CEP (somente números].
18	dtcadfuncionario	date	NI	Sim	Data de geração do registro.
47. funcionariosplanos		Comentário: Registro dos planos de saúde dos funcionários.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfuncionarioplano	integer	NI	Sim	pk da Tabela [pkfuncionarioplano]=[pkfuncionarioplano]. Número inteiro sequencial crescente de 5 em 5.
2	fkfuncionario	smallint	NI	Sim	fk [fk1funcionarioplano]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
3	fkplanodesaude	integer	NI	Sim	fk [fk2funcionarioplano]=[fkplanodesaude] apontando para a tabela planosdesaude[pkplanodesaude]
4	dtvinculacao	date	NI	Sim	Data de vinculação do funcionário ao plano de saúde.
5	dtdesligamento	date	NI	Sim	Data de desligamento do funcionário ao plano de saúde.
6	dtcadfuncplano	date	NI	Nao	Data de geração do registro.
48. funcionariostels		Comentário: Registros dos telefones de cada funcionário.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfuncionariotel	integer	NI	Sim	pk da Tabela [pkfuncionariotel]=[pkfuncionariotel].
2	fkfuncionario	smallint	NI	Sim	fk [fk1funcionariotel]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
3	fkteltipo	smallint	NI	Nao	fk [fk2funcionariotel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo].
4	nutelefone	character	15	Sim	Número do telefone (somente números].
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadfuncionariotel	date	NI	Nao	Data de geração do registro.
49. funcoes		Comentário: Cadastro das funções que podem ser exercidas por funcionários.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkfuncao	smallint	NI	Sim	Pk da Tabela [pkfuncao]=[pkfuncao]
2	txnomefuncao	character varying	60	Sim	Nome completo e sem abreviações.
3	txdescricaofuncao	text	NI	Nao	Descrição completa das principais atribuições da função do profissional (sem abreviações]
4	qtanosprefuncao	smallint	NI	Nao	Quantidade de anos na empresa para assumir a função.
5	dtcadfuncao	date	NI	Sim	Data de geração do registro.
50. grausdeescolaridade		Comentário: Cadastro dos Graus de Escolaridade (Educação].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkgrauescolar	smallint	NI	Sim	pk da Tabela [pkgraudeescolaridade]=[pkgraudeescolaridade].
2	txnomeescolaridade	character varying	30	Sim	Nome do nível de educação (sem abreviações].
3	qtanosdeestudo	smallint	NI	Sim	Quantidade de anos de estudo para alcançar o grau de escolaridade.
4	fkgrausprerequisitos	smallint	NI	Sim	fk [fk1grauescolar]=[fkgrausprerequisitos] apontando para a tabela grausdeescolaridade[pkgrauescolar]. CE reflexiva indicando o grau de escolaridade que deve ser anteriormente alcançado para cursar algum curso do grau de escolaridade corrente.
5	dtcadcegrauescolar	date	NI	Sim	Data de geração do registro.
51. habilitacoes		Comentário: Registro dos Cursos que cada professor tem habilitação para atuar.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkhabilitacao	smallint	NI	Sim	pk da Tabela [pkhabilitacao]=[pkhabilitacao]. Número inteiro sequencial crescente de 5 em 5.
2	fkcurso	smallint	NI	Sim	Parte da UK [uk1habilitacao]=[fkcurso,fkprofessor,dthabilitacao] e CE [fk1habilitacao]=[fkcurso] apontando para a tabela cursos[pkcurso].
3	fkprofessor	smallint	NI	Sim	Parte da UK [uk1habilitacao]=[fkcurso,fkprofessor,dthabilitacao] e CE [fk2habilitacao]=[fkprofessor] apontando para a tabela professores[pkprofessor].
4	dthabilitacao	date	NI	Sim	Parte da UK [uk1habilitacao]=[fkcurso,fkprofessor,dthabilitacao] é a Data de habilitação do professor para ministrar a disciplina.
5	dtcapacitacao	date	NI	Sim	Data quando o professor conseguiu a capacitação para ministrar a disciplina.
6	dtcadhabilitacao	date	NI	Sim	Data de geração do registro.
52. historicoprofissional		Comentário: Registro do histórico profissional de um funcionário.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkhistprof	smallint	NI	Sim	pk da Tabela [pkhistprof]=[pkhistprof]
2	fkfuncionario	smallint	NI	Sim	fk [fk1histprof]=[fkfuncionario] apontando para tabela funcionarios[pkfuncionario]s.
3	fkempresa	smallint	NI	Nao	fk [fk2histprof]=[fkempresa] apontando para tabela empresas[pkempresa].
4	fkatividade	smallint	NI	Sim	fk [fk3histprof]=[fkatividade] apontando para tabela atividades[pkatividade].
5	dtinicio	date	NI	Sim	Data de inicio de atividade do funcionário na empresa (na atividade]
6	dttermino	date	NI	Sim	Data de termino de atividade do funcionário na empresa (na atividade]
7	dtcadhistprof	date	NI	Sim	Data de geração do registro.
53. idiomas		Comentário: Cadastro dos Idiomas (linguas] praticados no mundo atualmente (2020].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkidioma	smallint	NI	Sim	pk da Tabela [pkidioma]=[pkidioma].
2	txnomeidioma	character varying	30	Sim	Nome oficial do idioma reconhecido na ONU.
3	txdescricaoidioma	text	NI	Sim	Texto com descrição da estrutura do idioma. Morfologia, sintaxe principal, etc.
4	dtcadidioma	date	NI	Sim	Data de geração do registro.
54. idiomasfalados		Comentário: Cadastro dos idiomas falados em cada pais.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkidiomafalado	smallint	NI	Sim	pk da Tabela [pkidiomafalado]=[pkidiomafalado].
2	fkidioma	smallint	NI	Sim	fk [fk1idiomafalado]=[fkidioma] apontando para a tabela idiomas[pkidioma].
3	fkpais	character	3	Sim	fk [fk2idiomafalado]=[fkpais] apontando para a tabela pais[pkpais].
4	dtcadidiomafalado	date	NI	Sim	Data de geração do registro.
55. instituicoesdeensino		Comentário: Cadastro de Instituições de Ensino.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkinstituicao	smallint	NI	Sim	pk da Tabela [pkinstituicaodeensino]=[pkinstituicaodeensino].
2	txnomeinstituicao	character varying	200	Sim	Nome usual completo (sem abreviações]
3	fklogradouro	integer	NI	Nao	fk [fk1instituicao]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a instituição de ensino.
4	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
5	nucep	character	8	Nao	Número do CEP (somente números].
6	aotipoinstituicao	character	1	Nao	G-pública (Gratuíta] \| P-Particular.
7	dtfundacao	date	NI	Nao	Data de fundação da instituição de ensino.
8	dtcadinstensino	date	NI	Sim	Data de geração do registro.
56. instituicoesdeensinotels		Comentário: Registros dos telefones das Instituições de Ensino.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkinstituicaotel	smallint	NI	Sim	pk da Tabela [pkinstituicaotel]=[pkinstituicaotel]
2	fkinstituicao	smallint	NI	Sim	fk [fk1instituicaotel]=[fkinstituicao] apontando para a tabela instituicoesdeensino[pkinstituicao].
3	fkteltipo	smallint	NI	Nao	fk [fk2instituicaotel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente números].
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadinstensinotel	date	NI	Nao	Data de geração do registro.
57. inventarios		Comentário: Cadastro com o levantamento de itens de estoque feitos pelos funcionários.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkinventario	smallint	NI	Sim	pk da Tabela [pkinventario]=[pkinventario]. Número inteiro sequencial crescente de 5 em 5.
2	ukceproduto	character	12	Sim	Parte da CC [uk1inventario]=[ukceproduto,ukcefuncionario,ukdtinventario] e CE [fk1inventario]=[fkproduto] apontando para a tabela produtos[pkproduto].
3	ukcefuncionario	smallint	NI	Sim	Parte da CC [uk1inventario]=[ukceproduto,ukcefuncionario,ukdtinventario] e CE [fk2inventario]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
4	ukdtinventario	date	NI	Sim	Parte da CC [uk1inventario]=[ukceproduto,ukcefuncionario,ukdtinventario] é a Data de realização do inventário de estoque.
5	qtestoque	real	NI	Sim	Quantidade contabilizada do item de produto.
6	txlocal	character varying	250	Nao	Local de realização do Inventário
7	dtcadinventario	date	NI	Sim	Data de geração do registro.
58. livros		Comentário: Cadastro dos Livros que podem ser usados em bibliografias de disciplinas.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pklivro	integer	NI	Sim	Pk da Tabela [pklivro]=[pklivro].
2	txtitulolivro	character varying	90	Sim	Texto com o título do acervo
3	nuisbn	bigint	NI	Nao	Número do ISBN (International Standard Book Number]
4	fkeditora	integer	NI	Nao	fk [fk1livro]=[fkeditora] apontando para a tabela editoras[pkeditora] com o código da editora que publicou o livro.
5	dtpublicacao	date	NI	Nao	Data de publicação do Livro
6	nuanopublicacao	character	4	Nao	Ano de Publicação do Livro
7	qtpaginas	smallint	NI	Nao	Quantidade de páginas que tem o livro (sem contar capa e contracapa.
8	qtexemplares	smallint	NI	Nao	Quantidade total do livro no acervo, é alterada no movimento de retirada
9	qtexemplaresconsulta	numeric	NI	Nao	Quantidade mínima (em consulta] apontando para o livro no acervo
10	dtcadlivro	date	NI	Sim	Data de geração do registro.
59. logradouros		Comentário: Cadastro dos logradouros.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pklogradouro	integer	NI	Sim	pk da Tabela [pklogradouro]=[pklogradouro].
2	txnomelogradouro	character varying	120	Sim	Texto com o nome do logradouro com o tipo (praça, rua, etc.] indicado.
3	fkcidade	integer	NI	Nao	fk [fk1logradouro]=[fkcidade] apontando para a tabela de cidades[pkcidade].
4	fktipologradouro	integer	NI	Nao	fk [fk2logradouro]=[fktipologradouro] apontando para a tabela de logradourostipos[pktipologradouro].
5	aotipodepiso	character	1	Nao	Atributo Opoeracional - Valor dentro de uma restrita série de valores. Indica o tipo principal do pavimento do logradouro. 1-terra, 2-paralelepípedo, 3-asfalto.
6	dtcadlogradouro	date	NI	Sim	Data de geração do registro.
60. logradourostipos		Comentário: Cadastro dos tipo de logradouros
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktipologradouro	smallint	NI	Sim	pk da Tabela [pktipologradouro]=[pktipologradouro].
2	txnometipologradouro	character varying	250	Sim	Nome identificando o Tipo de Logradouro.
3	dtcadtipologradouro	date	NI	Sim	Data de geração do registro.
61. matriculas		Comentário: Cadastro das matrículas dos funcionários em disciplinas que foram atribuídas aos professores. Tem uma chave primária simples, sequencial.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmatricula	integer	NI	Sim	pk da Tabela [pkmatricula]=[pkmatricula].
2	fkturma	smallint	NI	Sim	fk [fk1matricula]=[fkturma] apontando para a tabela turmas[pkturma].
3	fkfuncionario	smallint	NI	Sim	fk [fk2matricula]=[fkfuncionario] com o código do funcionario[pkfuncionario].
4	dtmatricula	date	NI	Sim	Data de Matrícula (pode ser diferente de dtcadmatricula].
5	dtvalidade	date	NI	Sim	Data de Validade da Matrícula (duração do vinculo funcionário-disciplina].
6	dtcadmatricula	date	NI	Sim	Data de geração do registro.
62. medicos		Comentário: Cadastro de médicos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmedico	integer	NI	Sim	pk da Tabela [pkmedico]=[pkmedico].
2	txnomemedico	character varying	200	Sim	Nome completo e sem abreviação
3	nucrm	integer	NI	Sim	Número do registro do médico no Conselho Regional dos médicos.
4	fkespecialidade	smallint	NI	Nao	fk [fk1medico]=[fkespecialidade] apontando para a tabela especialidadesmedicas[pkespecialidade].
5	fkinstituicao	smallint	NI	Nao	fk [fk2medico]=[fkinstituicaodeensino] apontando para a tabela instituicoesdeensino[pkinstituicao].
6	fklogradouromoradia	integer	NI	Nao	fk [fk3medico]=[fklogradouromoradia] apontando apontando para a tabela logradouros[pklogradouro] com o código do Logradouro de moradia do Médico
7	txcomplementomoradia	character varying	50	Nao	Texto com o complemento do logradouro de moradia do médico (número, andar, etc.]
8	nucepmoradia	character	8	Nao	Número do CEP do Logradouro da Moradia do médico (somente números]
9	fklogradouroclinica	integer	NI	Nao	fk [fk4medico]=[fklogradouroclinica] apontando para visão logrcompleto[pklogradouro]com o código do Logradouro da Clínica Principal do Médico.
10	txcomplementoclinica	character varying	50	Nao	Texto com o complemento do logradouro da clínica do médico (número, andar, etc.]
11	nucepclinica	character	8	Nao	Número do CEP do logradouro da clínica onde trabalhar o médico. Somente números.
12	aosituacao	character	1	Nao	Atributo operacional com valor (A]tivado \| (D]esativado
13	dtcadmedico	date	NI	Sim	Data de geração do registro.
63. medicostels		Comentário: Registro dos Telefones dos medicos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmedicotel	integer	NI	Sim	pk da Tabela [pkmedicotel]=[pkmedicotel].
2	fkmedico	integer	NI	Sim	fk [fk1medicotel]=[fkmedico] apontando para a tabela medicos[pkmedico].
3	fkteltipo	smallint	NI	Nao	fk [fk2medicotel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente números].
5	txnomecontato	character varying	30	Nao	Nomes das pessoas que atendem como contato no telefone.
6	dtcadmedicotel	date	NI	Nao	Data de geração do registro.
64. movimentos		Comentário: Registro de movimentos de livros realizados pelos funcionários.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmovimento	integer	NI	Sim	pk da Tabela [pkmovimento]=[pkmovimento].
2	fklivro	integer	NI	Nao	fk [fk1movimento]=[fklivro] apontando para a tabela livros[pklivro] (registrado no movimento].
3	fkfuncionario	smallint	NI	Nao	fk [fk2movimento]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario] (que faz o movimento].
4	dtmovimento	date	NI	Nao	Data de realização do movimento
5	fktipomovimento	smallint	NI	Nao	fk [fk3movimento]=[fktipomovimento] apontando para a tabela movimentostipos[pktipomovimento].
6	dtprevistadevolucao	date	NI	Nao	Data prevista de devolução do livro
7	dtrealdevolucao	date	NI	Nao	Data real da devolução
8	dtcadmovimento	date	NI	Sim	Data de geração do registro.
65. movimentostipos		Comentário: Cadastro dos tipos de movimentos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktipomovimento	smallint	NI	Sim	pk da Tabela [pktipomovimento]=[pktipomovimento].
2	txnometipomov	character varying	80	Sim	Nome do tipo de movimento (sem abreviações].
3	aopermiteretirada	character	1	Sim	S\|N para “permite” ou “não permite” retirada do exemplo do espaço da biblioteca. biblioteca.
4	dtcadmovimtipo	date	NI	Sim	Data de geração do registro.
66. nfcompras		Comentário: Cadastro das Notas Fiscais de Compras. É a entidade forte entre nf_compras e nf_compras_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pknunfcompra	integer	NI	Sim	pk da Tabela [pknunfcompra]=[pknunfcompra].
2	fkfornecedor	integer	NI	Nao	fk [fk1nunfcompra]=[fkfornecedor] apontando para a tabela fornecedores[pkfornecedor] da Nota de Compra
3	fkfuncionario	smallint	NI	Nao	fk [fk2nunfcompra]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
4	dtnfcompra	date	NI	Nao	Data de realização da venda que gera a nota de venda.
5	vltotalnfcompra	double precision	NI	Nao	Valor total da Nota de Compra
6	aosituacao	character	1	Nao	Indicador da situação da Nota como 'A' (a pagar] ou 'P' (paga].
7	txcomentarios	character varying	900	Nao	Comentário geral sobre a Nota de Compra
8	dtcadnfcompra	date	NI	Sim	Data de geração do registro.
67. nfcomprasitens		Comentário: Cadastro das Notas Fiscais de Compras. É a entidade fraca entre nf_compras e nf_compras_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	fknunfcompra	integer	NI	Sim	Parte da CP [pknfcompraitem]=[fknunfcompra,fkproduto] [composta] e CE [fk1nfcompraitem]=[fknunfcompra] apontando para a tabela nfcompras[pknunfcompra] com o número da nota fiscal de compra
2	fkproduto	character	12	Sim	Parte da CP [pknfcompraitem]=[fknunfcompra,fkproduto] [composta] e CE [fk2nfcompraitem]=[fkproduto] apontando para a tabela produtos[pkroduto].
3	qtcomprada	numeric	NI	Sim	Quantidade de produto vendida
4	vlunitario	double precision	NI	Sim	Valor unitário do produto na Nota de venda (pode ser ? do valor do estoque]
68. nfvendas		Comentário: Cadastro das Notas Fiscais de Vendas. É a entidade forte entre nf_vendas e nf_vendas_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pknunfvenda	integer	NI	Sim	pk da Tabela [pknunfvenda]=[pknunfvenda].
2	fkcliente	integer	NI	Nao	fk [fk1nunfvenda]=[fkcliente] apontando para a tabela clientes[pkcliente] (para o qual se faz a venda].
3	fkfuncionario	smallint	NI	Nao	fk [fk2nunfvenda]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
4	fkarmazem	smallint	NI	Nao	fk [fk3nunfvenda]=[fkarmazem] apontando para a tabela armazens[pkarmazem].
5	vltotalnfvenda	double precision	NI	Nao	Valor total da nota fiscal de venda.
6	dtvenda	date	NI	Sim	Data de realização da venda que gera a nota de venda.
7	dtemissao	date	NI	Sim	Data de emissão da nota de venda.
8	dtcadnfvenda	date	NI	Sim	Data de Geração do Registfro.
69. nfvendasitens		Comentário: Cadastro das Notas Fiscais de Vendas. É a entidade fraca entre nf_vendas e nf_vendas_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	fknunfvenda	integer	NI	Sim	Parte da CP [pknfvendaitem]=[fknunfvenda,fkproduto] [composta] e CE [fk1nfvendaitem]=[fknunfvenda] apontando para a tabela nfvendas[pknunfvenda]
2	fkproduto	character	12	Sim	Parte da CP [pknfvendaitem]=[fknunfvenda,fkproduto] [composta] e CE [fk2nfvendaitem]=[idceproduto] apontando para a tabela produtos[pkroduto].
3	qtvendida	integer	NI	Sim	Quantidade de produto vendida
4	vlunitario	double precision	NI	Sim	Valor unitário do produto na Nota de venda (pode ser ? do valor do estoque]
70. ocorrencias		Comentário: Registros da ocorrência de Sinistros nos veículos segurados de uma seguradora.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkocorrencia	integer	NI	Sim	pk da Tabela [pkocorrencia]=[pkocorrencia].
2	fksinistro	integer	NI	Sim	fk [fk1ocorrencia]=[fksinistro] apontando para a tabela sinistros[pksinistro]
3	fkveiculo	integer	NI	Sim	fk [fk2ocorrencia]=[fkveiculo] apontando para a tabela veículo[pkveiculo] que sofreu o sinistro
4	fknumeroapolice	integer	NI	Sim	fk [fk3ocorrencia]=[fknumeroapolice]apontando para a tabela seguros[pknumeroapolice] (que cobre o sinistro do veículo].
5	fklogradouroprincipal	integer	NI	Sim	fk [fk4ocorrencia]=[fklogradouroprincipal]apontando para a tabela logradouros[pklogradouro] com o código do Logradouro principal da ocorrência do sinistro.
6	fklogradourosecundario	integer	NI	Nao	fk [fk5ocorrencia]=[fklogradourosecundario]apontando para a tabela logradouros[pklogradouro] com o código do Logradouro secundário da ocorrência do sinistro
7	txlogradouroocorrencia	character varying	250	Sim	Texto descrevendo os logradouros e localidade da ocorrência do sinistro.
8	dtcadocorrencia	date	NI	Sim	Data de geração do registro.
71. oficinas		Comentário: Cadastro das Oficinas que prestam serviços para reparos em veículos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkoficina	integer	NI	Sim	pk da Tabela [pkoficina]=[pkoficina].
2	txrazaosocial	character varying	100	Sim	Razão Social completa da Oficina segundo o cadastro do CNPJ
3	nucnpj	character	14	Nao	Número do CNPJ (Cadastro Nacional de Pessoas Jurídicas]
4	txapelido	character varying	30	Nao	Nome de apelido da Oficina
5	fklogradouro	integer	NI	Nao	fk [fk1oficina]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a Oficina.
6	dtfundacao	date	NI	Nao	Data de fundação ou criação da oficina.
7	dtcadoficina	date	NI	Nao	Data de geração do registro.
72. oficinastels		Comentário: Registro dos Telefones das oficinas.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkoficinatel	integer	NI	Sim	pk da Tabela [pkoficinatel]=[pkoficinatel].
2	fkoficina	integer	NI	Sim	fk [fk1oficinatel]=[fkoficina] apontando para a tabela oficinas[pkoficina].
3	fkteltipo	smallint	NI	Nao	fk [fk2oficinatel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente números].
5	txnomecontato	character varying	30	Nao	Nomes das pessoas que atendem como contato no telefone.
6	dtcadoficinatel	date	NI	Nao	Data de geração do registro.
73. paises		Comentário: Cadastro de Paises do planeta.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpais	character	1	Sim	pk da Tabela [pkpais]=[pkpais].
2	txnomepais	character varying	200	Nao	Nome completo do país.
3	txidiomafalado	character varying	200	Nao	Texto com o nome do idioma falado no país.
4	dtcadpais	date	NI	Sim	Data de geração do registro.
74. palavraschaves		Comentário: Cadastro das palavras-chaves para pesquisa por palavras de exemplares de um acervo de uma biblioteca.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpalavra	integer	NI	Sim	pk da Tabela [pkpalavra]=[pkpalavra].
2	txnomepalavra	character varying	30	Sim	Palavra-chave de pesquisa complete e se abreviações
3	dtcadpalavrachave	date	NI	Sim	Data de geração do registro.
75. palavraslivros		Comentário: Registro das palavras-chaves de cada exemplar de um acervo.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	fkpalavra	integer	NI	Sim	Parte da CP [pkpalavralivro]=[fkpalavra,fklivro] e CE [fk1palavralivro]=[fkpalavra] apontando para a tabela palavraschaves[pkpalavra].
2	fklivro	integer	NI	Sim	Parte da CP [pkpalavralivro]=[fkpalavra,fklivro] e CE [fk2palavralivro]=[fklivro] apontando para a tabela livros[pklivro]
3	dtcadpalchavelivro	date	NI	Sim	Data de geração do registro.
76. passagens		Comentário: Cadastro das passagens vendidas para funcionários em cada ônibus para cada viagem.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpassagem	integer	NI	Sim	pk da Tabela [pkpassagem]=[pkpassagem].
2	fkviagem	integer	NI	Sim	fk [fk1passagem]=[fkviagem] apontando para a tabela viagens[pkviagem], com o código da viagem para o qual se vende a passagem
3	fkonibus	smallint	NI	Sim	fk [fk2passagem]=[fkonibus] apontando para a tabela veiculos[pkveiculo], com o código do ônibus para o qual se vende a passagem
4	nupoltrona	integer	NI	Sim	Indica o número da poltrona do ônibus que é alocada na venda da passagem
5	fkfuncionario	smallint	NI	Sim	fk [fk3passagem]=[fkfuncionario] com o código do funcionário que compra a passagem.
6	dtcadpassagem	date	NI	Nao	Data de geração do registro.
77. pedcompras		Comentário: Cadastro das Ordens de Compras. É a entidade forte entre ord_compras e ord_compras_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpedcompra	integer	NI	Sim	pk da Tabela [pkpedcompra]=[pkpedcompra].
2	fkfornecedor	integer	NI	Nao	fk [fk1pedcompra]=[fkfornecedor] apontando para a tabela fornecedores[pkfornecedor] (do Pedido de compra].
3	fkfuncionario	smallint	NI	Nao	fk [fk2pedcompra]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario] (que emitem o Pedido de Compra].
4	dtpedcompra	date	NI	Nao	Data de realização do pedido de venda.
5	txcomentarios	character varying	900	Nao	Texto com comentários complementares do pedido de compra.
6	vltotalpedcompra	double precision	NI	Nao	Valor total do Pedido de compra
7	aosituacao	character	1	Nao	Atributo Operacional indicando: (A]berto\|(E]ntregue\|(P]ago.
8	dtcadpedcompra	date	NI	Sim	Data de geração do registro.
78. pedcomprasitens		Comentário: Cadastro das Ordens de Compras. É a entidade fraca entre pedcompras e pedcompras_itens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpedcompraitem	integer	NI	Sim	pk da Tabela [pkpedcompraitem]=[pkpedcompraitem].
2	fkpedcompra	integer	NI	Sim	Parte da UK [uk1pedcompraitem]=[fkpedcompra,fkproduto] [composta] e CE [fk1pedcompraitem]=[fkpedcompra] apontando para a tabela pedcompras[pkpedcompra].
3	fkproduto	character	12	Sim	Parte da UK [uk1pedcompraitem]=[fkpedcompra,fkproduto] [composta] e CE [fk2pedcompraitem]=[fkproduto] apontando para a tabela produtos[pkproduto].
4	qtpedcompra	numeric	NI	Sim	Quantidade de produtos da compra
5	vlunitario	double precision	NI	Sim	Valor unitário negociado com o fornecedor
79. pedvendas		Comentário: Cadastro dos Pedidos de Vendas. É a entidade forte entre pedvendas e pedvendasitens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpedvenda	smallint	NI	Sim	pk da Tabela [pkpedvenda]=[pkpedvenda].
2	fkcliente	integer	NI	Nao	fk [fk1pedvenda]=[fkcliente] apontando para a tabela clientes[pkcliente].
3	fkfuncionario	smallint	NI	Nao	fk [fk2pedvenda]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario].
4	dtpedvenda	date	NI	Nao	Data de realização do Pedido de Venda
5	txcomentarios	character varying	900	Nao	Texto com comentarios complementares do pedido de venda.
6	vltotalpedvenda	double precision	NI	Nao	Valor total do pedido de venda
7	aosituacao	character	1	Nao	Atributo Operacional indicando: (A]berto\|(E]ntregue\|(P]ago
8	dtcadpedvenda	date	NI	Sim	Data de geração do registro.
80. pedvendasitens		Comentário: Cadastro dos Pedidos de Vendas. É a entidade fraca entre pedvendas e pedvendasitens.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkpedvendaitem	smallint	NI	Sim	pk da Tabela [pkpedvendaitem]=[pkpedvendaitem].
2	fkpedvenda	smallint	NI	Sim	Parte da UK [uk1pedvendaitem]=[fkpedvenda,fkproduto] e CE [fk1pedvendaitem]=[fkpedvenda] apontando para a tabela pedvendas[pkpedvenda]
3	fkproduto	character	12	Sim	Parte da UK [uk1pedvendaitem]=[fkpedvenda,fkproduto] e CE [fk2pedvendaitem]=[fkproduto] apontando para a tabela produtos[pkproduto].
4	qtvenda	numeric	NI	Sim	Quantidade da venda
5	vlunitario	double precision	NI	Sim	Valor unitário negociado com o cliente
81. planosdesaude		Comentário: Cadastro dos planos de saúde.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkplanodesaude	integer	NI	Sim	pk da Tabela [pkplanodesaude]=[pkplanodesaude].
2	txnomeplano	character varying	200	Sim	Nome completo e usual para o plano de saúde
3	txrazaosocial	character varying	250	Nao	Razão social completa.
4	nucnpj	character	15	Nao	Número no Cadastro Nacional de Pessoas Jurídicas (empresas], atribuído pelo ministério da economia.
5	fklogradouro	integer	NI	Nao	fk [fk1planodesaude]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está o escritório do Plano de Saúde.
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
7	nucep	character	8	Nao	Número do CEP
8	dtcadplanodesaude	date	NI	Sim	Data de geração do registro.
82. planosdesaudemedicos		Comentário: Cadastro dos Planos de Saúde - Médicos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkplanosaudemed	integer	NI	Sim	pk da Tabela [pkplanosaudemed]=[pkplanosaudemed].
2	fkplanodesaude	integer	NI	Sim	fk [fk1planosaudemed]=[fkplanodesaude] apontando para a tabela planosdesaude[pkplanodesaude].
3	fkmedico	integer	NI	Sim	fk [fk2planosaudemed]=[fkmedico] apontando para a tabela medicos[pkmedico].
4	dtassociacao	date	NI	Sim	Data de associação do médico ao plano de saúde.
5	dtdesligamento	date	NI	Nao	Data de desligamento de um médico como participante como atendente de um Plano de Saúde.
6	dtcadplanomedico	date	NI	Sim	Data de geração do registro.
83. planosdesaudetels		Comentário: Registro dos telefones de cada Plano de Saúde.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkplanostel	smallint	NI	Sim	pk da Tabela [pkplanostel]=[pkplanostel].
2	fkplanodesaude	smallint	NI	Sim	fk [fk1planotel]=[fkplanodesaude] apontando para a tabela planosdesaude[pkplanodesaude]
3	fkteltipo	smallint	NI	Nao	fk [fk2planotel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente os números]
5	txnomecontato	character varying	30	Nao	Nome de uma pessoa que atende como contato no telefone.
6	dtcadplanotel	date	NI	Nao	Data de geração do registro.
84. produtos		Comentário: Cadastro dos produtos que são feitos e vendidos pela empresa onde o funcionário trabalha.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkproduto	character	12	Sim	pk da Tabela [pkproduto]=[pkproduto].
2	txnomeproduto	character varying	250	Nao	Nome completo e usual
3	vlpreco	numeric	9,2	Nao	Valor do preço
4	vlprecopromocao	numeric	9,2	Nao	Valor do preço de venda para promoção (com desconto máximo]
5	vlprecominimo	numeric	9,2	Nao	Valor do preço mínimo (contabilizando os custos de produção]
6	qtestoque	numeric	7,2	Nao	Quantidade do produto em estoque (até 99999.99]
7	qtdiaspromocao	smallint	NI	Nao	Quant. De dias para execução de uma promoção do produto
8	txdescricaocompleta	text	NI	Nao	Texto com a descrição complete do produto.
9	dtcadproduto	date	NI	Sim	Data de geração do registro.
85. professores		Comentário: Professores de uma Instituição de ensino
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkprofessor	smallint	NI	Sim	pk da Tabela [pkprofessor]=[pkprofessor].
2	txnomeprofessor	character varying	250	Sim	Nome completo e sem abreviações
3	fklogradouro	integer	NI	Nao	fk [fk1professor]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a residência do Professor.
4	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro comercial do cliente (número, andar, etc.]
5	nucep	character	8	Nao	Número do CEP (somente números].
6	dtnascimento	date	NI	Nao	Data de Nascimento
7	dtcadprofessor	date	NI	Nao	Data de geração do registro.
86. professorestels		Comentário: Registro dos telefones de cada professor.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkprofessortel	integer	NI	Sim	pk da Tabela [pkprofessortel]=[pkprofessortel].
2	fkprofessor	smallint	NI	Sim	fk [fk1professortel]=[fkprofessor] apontando para a tabela professores[pkprofessor]
3	fkteltipo	smallint	NI	Nao	fk [fk2professortel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo]
4	nutelefone	character	15	Sim	Número do telefone (somente os números]
5	txnomecontato	character varying	30	Nao	Texto com o nome da pessoa que atende no número de telefone indicado no registro.
6	dtcadprofessortel	date	NI	Nao	Data de geração do registro.
87. projetos		Comentário: Cadastro dos projetos que são desenvolvidos pelos funcionários de uma empresa.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkprojeto	character	6	Sim	pk da Tabela [pkprojeto]=[pkprojeto].
2	txnomeprojeto	character varying	250	Sim	Nome completo e sem abreviações.
3	txdescricaoprojeto	text	NI	Não	Descrição detalhada e completa do projeto.
4	fkdepto	character	3	Nao	fk [fk1projeto]=[fkdepto] apontando para a tabela departamentos[pkdepto], com o código do departamento que lidera ou coordena o projeto
5	fkfuncresponsavel	smallint	NI	Nao	fk [fk2projeto]=[fkfuncresponsavel] apontando para a tabela funcionarios[pkfuncionario], com o código do funcionário responsável pelo projeto
6	vlorcaestimado	numeric	NI	Nao	Valor do orçamento estimado do projeto.
7	vlorcarealizado	numeric	NI	Nao	Valor do orçamento realizado do projeto.
8	dtinicioprev	date	NI	Nao	Data de inicio PREVISTA do projeto (após conclusão de estudos de viabilidade].
9	dtterminoprev	date	NI	Nao	Data de término PREVISTA do projeto (após a declaração de aceite dos interessados].
10	dtinicioreal	date	NI	Nao	Data de inicio REAL do projeto (após conclusão de estudos de viabilidade].
11	dtterminoreal	date	NI	Nao	Data de término REAL do projeto (após a declaração de aceite dos interessados].
12	fkprojetosuperior	character	6	Nao	fk [fk3projeto]=[fkprojetosuperior] apontando para a tabela projetos[pkprojeto], com o código de projeto superior (havendo subordinação].
13	dtcadprojeto	date	NI	Sim	Data de geração do registro.
88. rotasviarias		Comentário: Cadastro das rotas viárias de viagens entre cidades.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkrota	integer	NI	Sim	pk da Tabela [pkrota]=[pkrota].
2	txnomerota	character varying	250	Sim	Nome completo e sem abreviações.
3	txdescrperiodo	character varying	250	Sim	Texto com a descrição do período de ocorrência de viagens na rota viária
4	fkcidadeorigem	smallint	NI	Nao	fk [fk1rota]=[fkcidadeorigem] apontando para a tabela cidades[pkcidade], com o código da cidade de origem da rota viária
5	fkcidadedestino	smallint	NI	Nao	fk [fk2rota]=[fkcidadedestino] apontando para a tabela cidades[pkcidade], com o código da cidade de destino da rota viária
6	dtcadrotaviaria	date	NI	Sim	Data de geração do registro.
89. roteiros		Comentário: Cadastro dos roteiros de cada Rota Viária. É a lista de cidades por onde um ônibus passa em uma rota. Pode ser conhecido como itinerário.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkroteiro	integer	NI	Sim	pk da Tabela [pkroteiro]=[pkroteiro]. Número inteiro sequencial crescente de 5 em 5.
2	fkrota	numeric	NI	Sim	fk [fk1roteiro]=[fkrota] apontando para a tabela rotasviarias[pkrota] e parte da CP composta da Tabela.
3	fkcidade	smallint	NI	Sim	fk [fk2roteiro]=[fkcidade] apontando para a tabela cidades[pkcidade] e parte da CP composta da Tabela.
4	nuordem	character	3	Nao	Número indicando a ordem das cidades dentro de uma rota viária.
5	dtcadroteiro	date	NI	Nao	Data de geração do registro.
90. seguradoras		Comentário: Cadastro das Seguradoras de valores.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkseguradora	smallint	NI	Sim	pk da Tabela [pkseguradora]=[pkseguradora].
2	txnomeseguradora	character varying	250	Sim	Nome completo e sem abreviações.
3	txrazaosocial	character varying	250	Sim	Razão social (Texto completo com abrevições comerciais).
4	nucnpj	character	15	Sim	Número do CNPJ (somente números).
5	fklogradouro	integer	NI	Nao	fk [fk1seguradora]=[fklogradouro] apontando para a tabela logradouros[pklogradouro] onde está a sede da seguradora.
6	txcomplemento	character varying	25	Nao	Texto com o complemento do logradouro da seguradora (número, andar, etc.]
7	nucep	character	8	Nao	Número do CEP (somente números].
8	dtcadseguradora	date	NI	Sim	Data de geração do registro.
91. seguradorastels		Comentário: Cadastro dos telefones de cada Seguradora.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkseguradoratel	smallint	NI	Sim	pk da Tabela [pkseguradoratel]=[pkseguradoratel].
2	fkseguradora	smallint	NI	Sim	fk [fk1seguradoratel]=[fkseguradora] apontando para a tabela seguradoras[pkseguradora].
3	fkteltipo	smallint	NI	Nao	fk [fk2seguradoratel]=[fkteltipo] apontando para a tabela telefonestipos[pkteltipo].
4	nutelefone	character	15	Sim	Número do telefone (somente os números]
5	txnomecontato	character varying	30	Nao	Texto com o nome da pessoa que atende no número de telefone indicado no registro.
6	dtcadseguradoratel	date	NI	Nao	Data de geração do registro.
92. seguros		Comentário: Cadastro dos Seguros assumidos para cada Seguradora.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pknumeroapolice	integer	NI	Sim	pk da Tabela [pkseguro]=[pknumeroapolice] (assumindo que as seguradoras tenham um cadastro único de apólices de seguros]
2	fkveiculo	integer	NI	Sim	fk [fk1seguro]=[fkveiculo] apontando para a tabela veiculos[pkveiculo], com o código do veículo (pode ser carro ou ônibus].
3	fkseguradora	smallint	NI	Sim	fk [fk2seguro]=[fkseguradora] apontando para a tabela seguradoras[pkseguradora].
4	dtcontratacao	date	NI	Sim	Data de contratação do Seguro na Seguradora.
5	dtlimitecobertura	date	NI	Sim	Data limite da cobertura do seguro.
6	vlcobertura	double precision	8,2	Sim	Valor da cobertura da apólice de seguro.
7	dtcadseguro	date	NI	Sim	Data de geração do registro.
93. servicos		Comentário: Cadastro dos serviços oferecidos pelas oficinas que cobrem os sinistros das seguradoras.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkservico	integer	NI	Sim	pk da Tabela [pkservico]=[pkservico].
2	txnomeservico	character varying	90	Nao	Nome simples do serviço com palavras sem abreviações.
3	txdescricao	character varying	250	Nao	Descrição do que é feito no serviço. Palavras sem abreviações.
4	vlestimado	double precision	8,2	Nao	Valor aproximado do serviço.
5	dtcadservico	date	NI	Nao	Data de geração do registro.
94. servicosfeitospor		Comentário: Registros dos Serviços feitos pelas oficinas.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkservicofeitopor	integer	NI	Sim	pk da Tabela [pkservicofeitopor]=[pkservicofeitopor]. Número inteiro sequencial crescente de 5 em 5.
2	fkoficina	integer	NI	Sim	fk [fk1servicofeitopor]=[fkoficina] apontando para tabela oficinas[coficina] (que realiza um serviço].
3	fkservico	integer	NI	Sim	fk [fk2servicofeitopor]=[fkservico] apontando para tabela serviços[pkservico] (prestados por uma oficina].
4	txdescrcomplementar	character varying	250	Nao	Descrição complementar do serviço prestado (se preciso].
5	nudiasprevistos	smallint	NI	Nao	Prazo inicialmente previsto para o serviço.
6	dtcadfeitopor	date	NI	Nao	Data de geração do registro.
95. servicosprestados		Comentário: Registro com os serviços de manutenção feitos em cada ônibus ou carro.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkservicoprestado	integer	NI	Sim	pk da Tabela [pkservicoprestado]=[pkservicoprestado]
2	fkservicofeitopor	integer	NI	Nao	fk [fk1servicoprestado]=[fkservicofeitopor] apontando para a tabela servicosfeitospor[pkservicofeitopor] que são feitos nos veículos (ônibus ou carros].
3	fkveiculo	integer	NI	Nao	fk [fk2servicoprestado]=[fkveiculo] apontando para a tabela veiculos[pkveiculo], com o código do veículo (ônibus ou carros] no qual se faz um serviço.
4	txdescricaoproblema	character varying	250	Nao	Descrição do problema apresentado pelo veículo (sem abreviações].
5	txdescricaosolucao	character varying	250	Nao	Descrição da solução indicada para o veículo (sem abreviações].
6	vlestimado	double precision	8,2	Nao	Valor estimado do serviço realizado no veículo.
7	dtprevinicio	date	NI	Nao	Data prevista para inicio da prestação de serviço.
8	dtprevtermino	date	NI	Nao.	Data prevista para término da prestação de serviço.
9	vlcobrado	numeric	8,2	Nao	Valor final cobrado pela prestação do serviço feito pela oficina no veículo.
10	dtrealinicio	date	NI	Nao	Data de inicio da prestação do serviço.
11	dtrealtermino	date	NI	Nao	Data de término da prestação do serviço.
12	dtcadservicoprestado	date	NI	Nao	Data de geração do registro.
96. setoresdeatuacao		Comentário: Cadastro dos setores de atuação das empresas onde funcionários já trabalharam.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pksetoratuacao	smallint	NI	Sim	pk da Tabela [pksetoratuacao]=[pksetoratuacao].
2	txnomesetordeatuacao	character varying	90	Sim	Nome completo e sem abreviações
3	txdescrsetordeatuacao	character varying	250	Sim	Texto descrevendo o que se desenvolve no setor de atuação.
4	dtcadsetordeatuacao	date	NI	Sim	Data de geração do registro.
97. sinistros		Comentário: Cadastro dos Sinistros (acidentes] que podem ocorrer nos veículos segurados de uma seguradora.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pksinistro	integer	NI	Sim	pk da Tabela [pksinistro]=[pksinistro].
2	txnomesinistro	character varying	90	Sim	Denominação formal do sinistro.
3	txdescricaosinistro	character varying	250	Sim	Descrição completa do sinistro (usando termos jurídicos].
4	dtcadsinistro	date	NI	Sim	Data de geração do registro.
98. tarefas		Comentário: Cadastro das tarefas que podem ser desenvolvidas pelos funcionários em projetos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktarefa	smallint	NI	Sim	pk da Tabela [pktarefa]=[pktarefa].
2	txnometarefa	character	40	Sim	Nome curto da ação de projeto (sem abreviações].
3	txdescricaotarefa	character varying	250	Sim	Descrição completa de uma ação que é usada em projetos.
4	qthoraspadrao	smallint	NI	Nao	Quantidade de Horas padrão para a ação em qualquer projeto.
5	dtcadtarefa	date	NI	Nao	Data de geração do registro.
99. tarefasprojetos		Comentário: Registro das tarefas que são necessárisa em cada projeto.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktarefaprojeto	integer	NI	Sim	pk da Tabela [pktarefaprojeto]=[pktarefaprojeto].
2	fkprojeto	character	6	Sim	fk [fk1tarefaprojeto]=[fkprojeto] apontando para a tabela projetos[pkprojeto] indicando o código do projeto que tem a tarefa.
3	fktarefa	smallint	NI	Sim	fk [fk2tarefaprojeto]=[fktarefa] apontando para a tabela tarefas[pktarefa] indicando o código da tarefa do projeto
4	qthorasenvolvidas	integer	NI	Sim	Quantidade de horas comprometidas da tarefa no projeto
5	nuordem	smallint	NI	Nao	Número de ordem da tarefa dentro do projeto.
6	dtcadtarefaprojeto	date	NI	Nao	Data de geração do registro.
100. telefonestipos		Comentário: Cadastro dos tipos de telefones (fixo, celular, empresarial, etc.].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkteltipo	smallint	NI	Sim	pk da Tabela [pktipotelefone]=[pkteltipo].
2	txdescricaotipotel	character varying	250	Sim	Texto descrevendo o tipo de telefone (sem abreviações].
3	dtcadtipotelefone	date	NI	Sim	Data de geração do registro.
101. titulacoes		Comentário: Registro dos Títulos alcançados pelos professores.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktitulacao	integer	NI	Sim	pk da Tabela [pktitulacao]=[pktitulacao]. Número inteiro sequencial crescente de 5 em 5.
2	fkprofessor	smallint	NI	Sim	fk [fk1titulacao]=[fkprofessor] apontando para a tabela de professores[pkprofessor].
3	fkgrauescolar	smallint	NI	Sim	fk [fk2titulacao]=[pkgrauescolar] apontando para grausdeescolaridade[pkgrauescolar].
4	fkinstituicao	smallint	NI	Nao	fk [fk3titulacao]=[fkinstituicao] apontando para a tabela instituicoesensino[pkinstituicao].
5	dttitulacao	date	NI	Sim	Data de Registro do Título apresentado pela Instituição de Ensino onde o professor se titulou.
6	dtcadtitulacao	date	NI	Sim	Data de geração do registro.
102. turmas		Comentário: Cadastro das turmas disponibilizadas para aulas de disciplinas atribuidas aos professores.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkturma	smallint	NI	Sim	pk da Tabela [pkturma]=[pkturma]. Sequencial possitivo.
2	nuanosemestre	character	5	Nao	Ano e Semestre quando a turma existe.
3	fkatribuicao	smallint	NI	Nao	fk [fk1turma]=[fkatribuicao] apontando para a tabela atribuicoes[pkatribuicao]
4	dtcadturma	date	NI	Nao	Data de geração do registro.
103. veiculos		Comentário: Cadastro de Veículos. É uma superentidade com herança para carros e ônibus.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkveiculo	smallint	NI	Sim	pk da Tabela [pkveiculo]=[pkveiculo].
2	ukplaca	character	7	Nao	Chave Candidata [uk1veiculo]=[ccplaca]. Placa do veículo (somente letras e números].
3	fktipoveiculo	smallint	NI	Sim	fk [fk1veiculo]=[fktipoveiculo] apontando para a tabela veiculotipos[pktipoveiculo] (Tipos de Veículos].
4	fkmodeloveiculo	smallint	NI	Nao	fk [fk2veiculo]=[fkmodeloveiculo] apontando para a tabela veiculosmodelos[pkmodeloveiculo] (Modelos de Veículos].
5	fkfuncionario	smallint	NI	Nao	fk [fk3veiculo]=[fkfuncionario] apontando para a tabela funcionarios[pkfuncionario] (funcionário proprietário do carro].
6	aotipocarro	character	1	Nao	Indica o tipo do veículo do Funcionário (P=Principal e S=Secundário].
7	txapelido	character varying	60	Nao	Nome de apelido do ônibus
8	qtcapacidade	smallint	NI	Sim	Quantidade de acentos no veículo.
9	nuanofabricacao	character	4	Sim	Ano de fabricação do veículo.
10	aocategoria	character	1	Nao	C-Carro \| O-Ônibus \| A-Outro.
11	dtcadveiculo	date	NI	Sim	Data de geração do registro.
104. veiculosmarcas		Comentário: Cadastro das marcas de veículos desenvolvidos por fabricantes.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmarcaveiculo	integer	NI	Sim	pk da Tabela [pkmarcaveiculo]=[pkmarcaveiculo].
2	txnomemarca	character varying	90	Sim	Nome completo e sem abreviações
3	fkfabricante	smallint	NI	Sim	fk [fk1marcaveiculo]=[fkfabricante] apontando para a tabela fabricantes[pkfabricante] com o código do fabricante da marca.
4	dtcadmarcaveiculo	date	NI	Sim	Data de geração do registro.
105. veiculosmodelos		Comentário: Cadastro de modelos de veículos
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkmodeloveiculo	integer	NI	Sim	pk da Tabela [pkmodeloveiculo]=[pkmodeloveiculo].
2	fkmarcaveiculo	integer	NI	Sim	fk [fk1modeloveiculo]=[fkmarcaveiculo] apontando para a tabela veiculosmarcas[pkmarcaveiculo] com o código da marca de veiculos feitos por fabricantes.
3	txdescricaomodelo	character varying	250	Sim	Texto com a descrição do modelo
4	aotipocombustivel	character	1	Sim	Atributo Operacional: tipo de combustível Álcool, Gasolina, Diesel, GáS ou Flex
5	dtcadmodeloveiculo	date	NI	Sim	Data de geração do registro.
106. veiculostipos		Comentário: Cadastro dos Tipos de Veículos
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pktipoveiculo	smallint	NI	Sim	pk da Tabela [pktipoveiculo]=[pktipoveiculo].
2	txdescricaotpveiculo	character varying	250	Sim	Texto descrevendo o tipo de veiculo (rodoviário, náutico, aéreo, etc]
3	dtcadtipoveiculo	date	NI	Sim	Data de geração do registro.
107. viagens		Comentário: Cadastro de viagens feitas pelos ônibus
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkviagem	integer	NI	Sim	pk da Tabela [pkviagem]=[pkviagem].
2	fkrota	integer	NI	Nao	fk [fk1viagem]=[fkrota] apontando para a tabela rotasviarias[pkrota] com o código da rota viária da viagem.
3	dtsaidaviagem	date	NI	Sim	Data de realização da viagem
4	hrsaida	time without time zone	NI	Sim	Hora de saída da viagem.
5	dtchegadaviagem	date	NI	Sim	Data prevista de chegada da viagem
6	hrchegadaprev	time without time zone	NI	Nao	Hora de chegada prevista ao destino da viagem.
7	dtcadviagem	date	NI	Nao	Data de geração do registro.

Tabela 2. - Dicionário de dados da Base de Exercício.

Visões. »
Sobre as tabelas desta base de dados podem ser cadastradas VISÕES de DADOS.
O conceito de visões é simples: tendo em uma base de dados um volume de consultas muito grande sobre os dados processados segundo uma sequência de operações, esta sequência de operações pode ser 'nomeada' e referênciada em comandos SQL.
O script que cria as 94 tabelas da base do PraticaSQL cria também 3 visões que são apresentada a seguir na tabela 3.
Consulte o item 'Views' (abaixo do item 'Tables') e na Aba SQL verifique a operação de AR que definiu a visão.

carros - NÃO CRIE NA BASE		Comentário: Visão sobre a tabela VEICULOS. Os comentários dos campos estão na tabela veiculos.
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo (em visões não é feito o comentário de campos]
1	pkcarro	smallint	NI	Nao	Campo [veiculos.cpveiculo] renomeado na regra de definição da visão.
2	ukplaca	character	7	Nao
3	fkmodeloveiculo	smallint	NI	Nao
4	fkfuncionario	integer	NI	Nao
5	aotipocarro	character	1	Nao
6	qtcapacidade	smallint	NI	Nao
7	nuanofabricacao	character	4	Nao
8	dtcadcarro	date	NI	Nao	Campo [veiculos.dtcadveiculo] renomeado na regra de definição da visão.
logrcompleto - NÃO CRIE NA BASE		Comentário: Visão sobre as tabelas logradouros e logradourostipos. Concatenação de dados das tabelas logradouros e logradourostipos
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pklogradouro	integer	NI	Nao
2	txlogrcompleto	text	NI	Nao
3	fkcidade	integer	NI	Nao
4	aotipodepiso	character	1	Nao
5	dtcadlogradouro	date	NI	Nao
onibus - NÃO CRIE NA BASE		Comentário: Visão sobre a tabela veiculos[pkveiculo]. Os comentários dos campos estão na tabela veiculos[pkveiculo].
Pos.	Campo	Tipo do Dado	Tamanho	Requerido	Comentário do campo
1	pkonibus	smallint	NI	Nao
2	ukplaca	character	7	Nao
3	fkmodeloveiculo	smallint	NI	Nao
4	txapelido	character varying	60	Nao
5	qtcapacidade	smallint	NI	Nao
6	nuanofabricacao	character	4	Nao
7	dtcadonibus	date	NI	Nao

Tabela 3. - Dicionário de dados das Visões de dados da Base.

Chaves Estrangeiras. »
Ainda é necessário caraterizar as Chaves Estrangeiras quanto às operações de atualização feitas nas correspondentes Chaves Primárias.
A Tabela 4 apresenta as definições das Chaves Estrangeiras.
Tabela 3

Tabela: agencias
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1agencia	fkbanco	NO	NO	SIMPLE	CASCADE	RESTRICT	bancos	pkbanco
fk2agencia	fklogradouro	NO	NO	SIMPLE	CASCADE	RESTRICT	logradouros	pklogradouro
Tabela: agenciastels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1agenciatel	fkbanco,fkagencia	YES	YES	SIMPLE	CASCADE	CASCADE	agencias	fkbanco,pkagencia
fk2agenciatel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: aplicacoesdascontas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1aplicacaodaconta	fkbanco,fkagencia,fknuconta	YES	YES	SIMPLE	CASCADE	CASCADE	contas	fkbanco,fkagencia,pknuconta
fk2aplicacaodaconta	fkaplicacaofinanceira	YES	YES	SIMPLE	CASCADE	RESTRICT	aplicacoesfinanceiras	pkaplicfin
Tabela: areasdeestudocursos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1areadeestcurso	fkcurso	YES	YES	SIMPLE	CASCADE	CASCADE	cursos	pkcurso
fk2areadeestcurso	fkareadeestudo	YES	YES	SIMPLE	CASCADE	CASCADE	areasdeestudo	pkareadeestudo
Tabela: areasdeestudodisciplinas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1areadeestdiscipl	disciplinace	YES	YES	SIMPLE	CASCADE	CASCADE	disciplinas	pkdisciplina
fk2areadeestdiscipl	fkareadeestudo	YES	YES	SIMPLE	CASCADE	CASCADE	areasdeestudo	pkareadeestudo
Tabela: areasdeestudolivros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1areadeestlivro	fklivro	YES	YES	SIMPLE	CASCADE	CASCADE	livros	pklivro
fk2areadeestlivro	fkareadeestudo	YES	YES	SIMPLE	CASCADE	CASCADE	areasdeestudo	pkareadeestudo
Tabela: armazens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1armazem	fklogradouro	YES	YES	SIMPLE	CASCADE	CASCADE	logradouros	pklogradouro
fk2armazem	fkcliente	YES	YES	SIMPLE	CASCADE	CASCADE	clientes	pkcliente
Tabela: armazenstels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1armazemtel	fkarmazem	YES	YES	SIMPLE	CASCADE	CASCADE	armazens	pkarmazem
fk2armazemtel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: atribuicoes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1atribuicao	fkprofessor	YES	YES	SIMPLE	CASCADE	RESTRICT	professores	pkprofessor
fk2atribuicao	disciplinace	YES	YES	SIMPLE	CASCADE	RESTRICT	disciplinas	pkprofessor
Tabela: atuacoes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1atuacao	fktarefaprojeto	YES	YES	SIMPLE	CASCADE	CASCADE	tarefasprojetos	pktarefaprojeto
fk2atuacao	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
Tabela: autores
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1autor	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: autorestels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1autortel	fkautor	YES	YES	SIMPLE	CASCADE	CASCADE	autores	pkautor
fk2autortel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: autorias
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1autoria	fklivro	YES	YES	SIMPLE	CASCADE	CASCADE	livros	pklivro
fk2autoria	fkautor	YES	YES	SIMPLE	CASCADE	CASCADE	autores	pkautor
Tabela: bairros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1bairro	fkcidade	YES	YES	SIMPLE	CASCADE	RESTRICT	cidades	pkcidade
Tabela: bairroslogradouros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1bairrologradouro	fklogradouro	YES	YES	SIMPLE	CASCADE	CASCADE	logradouros	pklogradouro
fk2bairrologradouro	fkbairro	YES	YES	SIMPLE	CASCADE	CASCADE	bairros	pkbairro
Tabela: bancos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1banco	fklogradourosede	YES	YES	SIMPLE	CASCADE	RESTRICT	logradouros	pklogradouro
Tabela: bibliografia
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1bibliografia	disciplinace	YES	YES	SIMPLE	CASCADE	CASCADE	disciplinas	pkdisciplina
fk2bibliografia	fklivro	YES	YES	SIMPLE	CASCADE	CASCADE	livros	pklivro
Tabela: capacitacoes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1capacitacao	fkcurso	YES	YES	SIMPLE	CASCADE	CASCADE	cursos	pkcurso
fk2capacitacao	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
Tabela: cidades
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1cidade	fkestadodopais	YES	YES	SIMPLE	CASCADE	RESTRICT	estadosdospaises	pkestadodopais
Tabela: clientes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1cliente	fklogradouro	YES	YES	SIMPLE	CASCADE	RESTRICT	logradouros	pklogradouro
Tabela: clientestels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1clientetel	fkcliente	YES	YES	SIMPLE	CASCADE	CASCADE	clientes	pkcliente
fk2clientetel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: consultas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1consulta	fkfuncionario	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
fk2consulta	fkmedico	YES	YES	SIMPLE	CASCADE	NO ACTION	medicos	pkmedico
fk3consulta	fkplanodesaude	YES	YES	SIMPLE	CASCADE	SET NULL	planosdesaude	pkplanodesaude
Tabela: contas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1conta	fkbanco,fkagencia	YES	YES	SIMPLE	CASCADE	RESTRICT	agencias	fkbanco,pkagencia
fk2conta	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
Tabela: departamentos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1depart	fkfuncionariogerente	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
fk2depart	fkdeptosuperior	YES	YES	SIMPLE	CASCADE	RESTRICT	departamentos	pkdepto
Tabela: departamentostels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1departtel	fkdepto	YES	YES	SIMPLE	CASCADE	CASCADE	departamentos	pkdepto
fk2departtel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: disciplinas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1disciplina	fkcurso	YES	YES	SIMPLE	CASCADE	RESTRICT	cursos	pkcurso
Tabela: duplicatas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1duplicata	fknunfvenda	YES	YES	SIMPLE	CASCADE	CASCADE	nfvendas	pknunfvenda
Tabela: editoras
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1editora	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: editorastels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1editoratel	fkeditora	YES	YES	SIMPLE	CASCADE	CASCADE	editoras	pkeditora
fk2editoratel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: empresas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1empresa	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: empresastels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1empresatel	fkempresa	YES	YES	SIMPLE	CASCADE	CASCADE	empresas	pkempresa
fk2empresatel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: estadosdospaises
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1estadopais	fkpais	YES	YES	SIMPLE	CASCADE	RESTRICT	paises	pkpais
Tabela: fabricantes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fabricante	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
fk2fabricante	fksetoratuacao	YES	YES	SIMPLE	CASCADE	SET NULL	setoresdeatuacao	pksetordeatuacao
Tabela: fabricantestels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fabricantetel	fkfabricante	YES	YES	SIMPLE	CASCADE	CASCADE	fabricantes	pkfabricante
fk2fabricantetel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: faturas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fatura	fknunfcompra	YES	YES	SIMPLE	CASCADE	RESTRICT	nfcompras	pknunfcompra
Tabela: fornecedores
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fornecedor	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: fornecedorestels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fornecedortel	fkfornecedor	YES	YES	SIMPLE	CASCADE	CASCADE	fornecedores	pkfornecedor
fk2fornecedortel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: fornecimentos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1fornecimento	fkproduto	YES	YES	SIMPLE	CASCADE	CASCADE	produtos	pkproduto
fk2fornecimento	fkfornecedor	YES	YES	SIMPLE	CASCADE	CASCADE	fornecedores	pkfornecedor
Tabela: funcionarios
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1funcionario	fkdepto	YES	YES	SIMPLE	CASCADE	RESTRICT	departamentos	pkdepto
fk2funcionario	fkfuncao	YES	YES	SIMPLE	CASCADE	SET NULL	funcoes	pkfuncao
fk3funcionario	fkgrauescolaridade	YES	YES	SIMPLE	CASCADE	SET NULL	grausdeescolaridade	pkgraudeescolaridade
fk4funcionario	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: funcionariosplanos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1funcionarioplano	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
fk2funcionarioplano	fkplanodesaude	YES	YES	SIMPLE	CASCADE	CASCADE	planosdesaude	pkplanodesaude
Tabela: funcionariostels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1funcionariotel	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
fk2funcionariotel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: grausdeescolaridade
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1grauescolar	fkgrausprerequisitos	YES	YES	SIMPLE	CASCADE	RESTRICT	grausdeescolaridade	pkgraudeescolaridade
Tabela: habilitacoes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1habilitacao	fkcurso	YES	YES	SIMPLE	CASCADE	CASCADE	cursos	pkcurso
fk2habilitacao	fkprofessor	YES	YES	SIMPLE	CASCADE	CASCADE	professores	pkprofessor
Tabela: historicoprofissional
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1histprof	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
fk2histprof	fkempresa	YES	YES	SIMPLE	CASCADE	SET NULL	empresas	pkempresa
fk3histprof	fkatividade	YES	YES	SIMPLE	CASCADE	RESTRICT	atividades	pkatividade
Tabela: idiomasfalados
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1idiomafalado	fkidioma	YES	YES	SIMPLE	CASCADE	CASCADE	pkiomas	pkidioma
fk2idiomafalado	fkpais	YES	YES	SIMPLE	CASCADE	CASCADE	paises	pkpais
Tabela: instituicoesdeensino
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1instituicao	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: instituicoesdeensinotels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1instituicaotel	fkinstituicao	YES	YES	SIMPLE	CASCADE	CASCADE	instituicoesdeensino	pkinstituicaodeensino
fk2instituicaotel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: inventarios
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1inventario	fkproduto	YES	YES	SIMPLE	CASCADE	NO ACTION	produtos	pkproduto
fk2inventario	fkfuncionario	YES	YES	SIMPLE	CASCADE	NO ACTION	funcionarios	pkfuncionario
Tabela: livros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1livro	fkeditora	YES	YES	SIMPLE	CASCADE	SET NULL	editoras	pkeditora
Tabela: logradouros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1logradouro	fkcidade	YES	YES	SIMPLE	CASCADE	RESTRICT	cidades	pkcidade
fk2logradouro	fktipologradouro	YES	YES	SIMPLE	CASCADE	RESTRICT	logradourostipos	pktipologradouro
Tabela: matriculas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1matricula	fkturma	YES	YES	SIMPLE	CASCADE	RESTRICT	turmas	pkturma
fk2matricula	fkfuncionario	YES	YES	SIMPLE	CASCADE	CASCADE	funcionarios	pkfuncionario
Tabela: medicos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1medico	fkespecialidade	YES	YES	SIMPLE	CASCADE	RESTRICT	especialidadesmedicas	pkespecmedica
fk2medico	fkinstituicaodeensino	YES	YES	SIMPLE	CASCADE	RESTRICT	instituicoesdeensino	pkinstituicaodeensino
fk3medico	fklogradouromoradia	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
fk4medico	fklogradouroclinica	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: medicostels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1medicotel	fkmedico	YES	YES	SIMPLE	CASCADE	CASCADE	medicos	pkmedico
fk2medicotel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: movimentos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1movimento	fklivro	YES	YES	SIMPLE	CASCADE	NO ACTION	livros	pklivro
fk2movimento	fkfuncionario	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
fk3movimento	movimentotipo	YES	YES	SIMPLE	CASCADE	RESTRICT	movimentostipos	pktipomovimento
Tabela: nfcompras
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1nfcompra	fkfornecedor	YES	YES	SIMPLE	CASCADE	SET NULL	fornecedores	pkfornecedor
fk2nfcompra	fkfuncionario	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
Tabela: nfcomprasitens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1nfcompraitem	fknunfcompra	YES	YES	SIMPLE	CASCADE	CASCADE	nfcompras	pknunfcompra
fk2nfcompraitem	fkproduto	YES	YES	SIMPLE	CASCADE	NO ACTION	produtos	pkproduto
Tabela: nfvendas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1nfvenda	fkcliente	YES	YES	SIMPLE	CASCADE	SET NULL	clientes	pkcliente
fk2nfvenda	fkfuncionario	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
fk3nfvenda	fkarmazem	YES	YES	SIMPLE	CASCADE	SET NULL	armazens	pkarmazem
Tabela: nfvendasitens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1nfvendaitem	fkcenunfvenda	YES	YES	SIMPLE	CASCADE	CASCADE	nfvendas	pknunfvenda
fk2nfvendaitem	fkproduto	YES	YES	SIMPLE	CASCADE	NO ACTION	produtos	pkproduto
Tabela: ocorrencias
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1ocorrencia	fksinistro	YES	YES	SIMPLE	CASCADE	RESTRICT	sinistros	pksinistro
fk2ocorrencia	fkveiculo	YES	YES	SIMPLE	CASCADE	RESTRICT	veiculos	pkveiculo
fk3ocorrencia	fknumeroapolice	YES	YES	SIMPLE	CASCADE	RESTRICT	seguros	pkseguro
fk4ocorrencia	fklogradouroprincipal	YES	YES	SIMPLE	CASCADE	RESTRICT	logradouros	pklogradouro
fk5ocorrencia	fklogradourosecundario	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: oficinas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1oficina	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: oficinastels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1oficinatel	fkoficina	YES	YES	SIMPLE	CASCADE	CASCADE	oficinas	pkoficina
fk2oficinatel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: palavraslivros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1palavralivro	fkpalavra	YES	YES	SIMPLE	CASCADE	CASCADE	palavraschaves	pkpalavra
fk2palavralivro	fklivro	YES	YES	SIMPLE	CASCADE	CASCADE	livros	pklivro
Tabela: passagens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1passagem	fkviagem	YES	YES	SIMPLE	CASCADE	NO ACTION	viagens	pkviagem
fk2passagem	fkonibus	YES	YES	SIMPLE	CASCADE	NO ACTION	veiculos	pkveiculo
fk3passagem	fkfuncionario	YES	YES	SIMPLE	CASCADE	NO ACTION	funcionarios	pkfuncionario
Tabela: pedcompras
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1pedcompra	fkfornecedor	YES	YES	SIMPLE	CASCADE	RESTRICT	fornecedores	pkfornecedor
fk2pedcompra	fkfuncionario	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
Tabela: pedcomprasitens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1pedcompraitem	fkpedcompra	YES	YES	SIMPLE	CASCADE	CASCADE	pedcompras	pknupedcompra
fk2pedcompraitem	fkproduto	YES	YES	SIMPLE	CASCADE	RESTRICT	produtos	pkproduto
Tabela: pedvendas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1pedvenda	fkcliente	YES	YES	SIMPLE	CASCADE	RESTRICT	clientes	pkcliente
fk2pedvenda	fkfuncionario	YES	YES	SIMPLE	CASCADE	NO ACTION	funcionarios	pkfuncionario
Tabela: pedvendasitens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1pedvendaitem	fkpedvenda	YES	YES	SIMPLE	CASCADE	CASCADE	pedvendas	pknupedvenda
fk2pedvendaitem	fkproduto	YES	YES	SIMPLE	CASCADE	RESTRICT	produtos	pkproduto
Tabela: planosdesaude
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1plansaude	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: planosdesaudemedicos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1plansaudemed	fkplanodesaude	YES	YES	SIMPLE	CASCADE	CASCADE	planosdesaude	pkplanodesaude
fk2plansaudemed	fkmedico	YES	YES	SIMPLE	CASCADE	CASCADE	medicos	pkmedico
Tabela: planosdesaudetels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1plansaudetel	fkplanodesaude	YES	YES	SIMPLE	CASCADE	CASCADE	planosdesaude	pkplanodesaude
fk2plansaudetel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: professores
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1professor	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: professorestels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1professortel	fkprofessor	YES	YES	SIMPLE	CASCADE	CASCADE	professores	pkprofessor
fk2professortel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: projetos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1projeto	fkdepto	YES	YES	SIMPLE	CASCADE	SET NULL	departamentos	pkdepto
fk2projeto	fkfuncionarioresponsavel	YES	YES	SIMPLE	CASCADE	SET NULL	funcionarios	pkfuncionario
fk3projeto	fkprojetosuperior	YES	YES	SIMPLE	CASCADE	SET NULL	projetos	pkprojeto
Tabela: rotasviarias
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1rotaviaria	fkcidadeorigem	YES	YES	SIMPLE	CASCADE	SET NULL	cidades	pkcidade
fk2rotaviaria	fkcidadedestino	YES	YES	SIMPLE	CASCADE	SET NULL	cidades	pkcidade
Tabela: roteiros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1roteiro	fkrota	YES	YES	SIMPLE	CASCADE	CASCADE	rotasviarias	pkrota
fk2roteiro	fkcidade	YES	YES	SIMPLE	CASCADE	CASCADE	cidades	pkcidade
Tabela: seguradoras
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1seguradora	fklogradouro	YES	YES	SIMPLE	CASCADE	SET NULL	logradouros	pklogradouro
Tabela: seguradorastels
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1seguradoratel	fkseguradora	YES	YES	SIMPLE	CASCADE	CASCADE	seguradoras	pkseguradora
fk2seguradoratel	fkteltipo	YES	YES	SIMPLE	CASCADE	SET NULL	telefonestipos	pkteltipo
Tabela: seguros
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1seguro	fkveiculo	YES	YES	SIMPLE	CASCADE	CASCADE	veiculos	pkveiculo
fk2seguro	fkseguradora	YES	YES	SIMPLE	CASCADE	CASCADE	seguradoras	pkseguradora
Tabela: servicosfeitospor
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1servicofeitopor	fkoficina	YES	YES	SIMPLE	CASCADE	RESTRICT	oficinas	pkoficina
fk2servicofeitopor	fkservico	YES	YES	SIMPLE	CASCADE	CASCADE	servicos	pkservico
Tabela: servicosprestados
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1servicoprestado	fkservicofeitopor	YES	YES	SIMPLE	CASCADE	CASCADE	servicosfeitospor	pkservicofeitopor
fk2servicoprestado	fkveiculo	YES	YES	SIMPLE	CASCADE	CASCADE	veiculos	pkveiculo
Tabela: tarefasprojetos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1tarefaprojeto	fkprojeto	YES	YES	FULL	CASCADE	CASCADE	projetos	pkprojeto
fk2tarefaprojeto	fktarefa	YES	YES	FULL	CASCADE	CASCADE	tarefas	pktarefa
Tabela: titulacoes
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1titulacao	fkprofessor	YES	YES	FULL	CASCADE	CASCADE	professores	pkprofessor
fk2titulacao	fkgrauescolar	YES	YES	SIMPLE	CASCADE	RESTRICT	grausdeescolaridade	pkgraudeescolaridade
fk3titulacao	fkinstituicao	YES	YES	SIMPLE	CASCADE	RESTRICT	instituicoesdeensino	pkinstituicaodeensino
Tabela: turmas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1turma	fkatribuicao	YES	YES	SIMPLE	CASCADE	NO ACTION	atribuicoes	pkatribuicao
Tabela: veiculos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1veiculo	fkveiculotipo	YES	YES	FULL	CASCADE	CASCADE	veiculostipos	pkveiculotipo
fk2veiculo	fkmodeloveiculo	YES	YES	SIMPLE	CASCADE	NO ACTION	veiculosmodelos	pkveiculomodelo
fk3veiculo	fkfuncionario	YES	YES	FULL	CASCADE	CASCADE	funcionarios	pkfuncionario
Tabela: veiculosmarcas
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1veiculomarca	fkfabricante	YES	YES	SIMPLE	CASCADE	CASCADE	fabricantes	pkfabricante
Tabela: veiculosmodelos
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1veiculomodelo	fkmarcaveiculo	YES	YES	FULL	CASCADE	CASCADE	veiculosmarcas	pkveiculomarca
Tabela: viagens
Nome	Campo	Adiavel	Adiada	TipoDeEncaixe	NoUPDATE	NoDELETE	TabReferenciada	CampoRefer
fk1viagem	fkrota	YES	YES	SIMPLE	CASCADE	NO ACTION	rotasviarias	pkrota

Tabela 4. - Definições da Base de Dados do Exercício.
